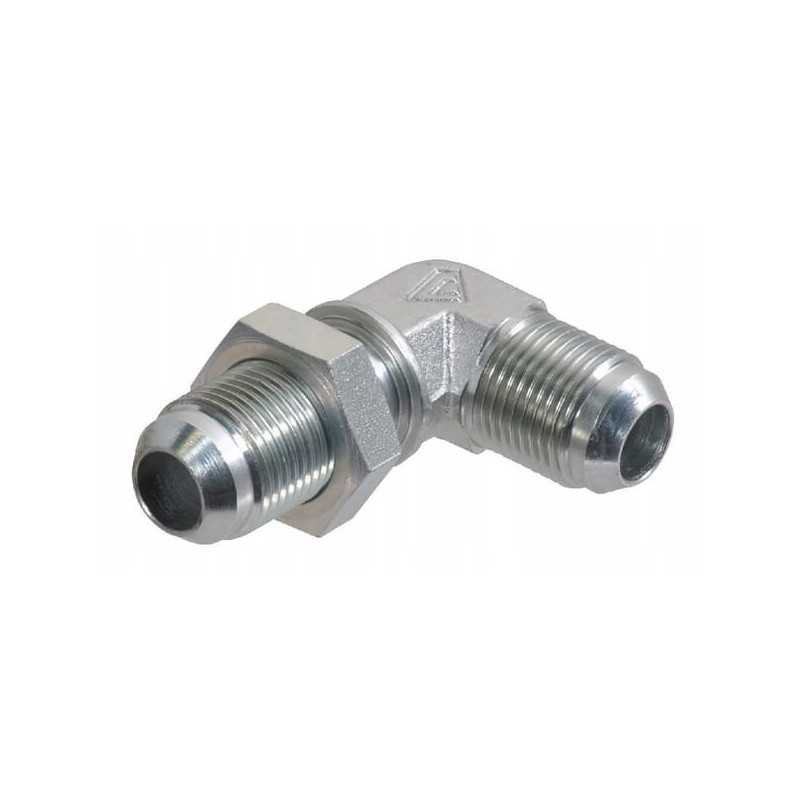

7/16 JIC skydelio alkūnės jungties parametrai
Dalis : JIC
jungties Nr. 2 tipas: sriegis
jungties Nr. 2 tipas – kištukas/moteris: kištukas
Jungtis Nr. 2 Sriegio skersmuo [F]: 7/16 colio
Jungtis Nr. 2 Sriegio tipas: UNF
Atstumas tarp jungčių : 40,5 mm
Vamzdžio skersmuo: 1/4 colio
Medžiaga: Plienas
Paviršiaus apdorojimas: Cinkuotas
Darbinis slėgis maks.: 380 BAR
Jungtis: JIC (UNF sriegis)
Sandariklis: Su išoriniu kūgiu 74° (JIC)
Paviršiaus apdorojimas : Cinkuotas
Matmenys nuo jungties Nr.2 ašies iki kitos jungties galo 26mm
Paraiška
Kampinė srieginė jungtis vamzdžiams arba žarnoms su PA serijos jungiamosiomis detalėmis
