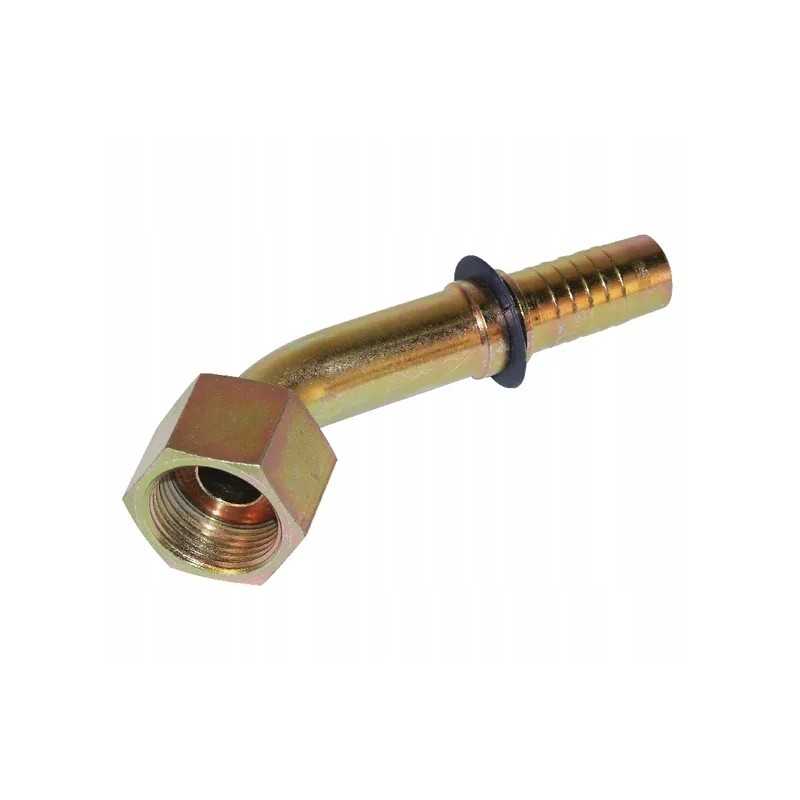

PAV81145 Jungtis DN08-11/16 ORFS-45° Išsami informacija
O-žiedo sandarinimo žiedas
Forma
Alkūnė - 2 šonų jungtis
Prijungimo tipas Nr. 1
Pasukama veržlė
Prijungimo tipas Nr. tipas Nr. 1 - kodas
ORFS
F1 Jungties sriegio skersmuo
11/16 colių
Jungties sriegio tipas
UNF
CH1 Veržliarakčio dydis jungties Nr. 1
22,0 mm
Jungties tipas Nr. 2
Žarnos jungtis
Jungties tipas Nr. 2 - vyras/moteris
Vyras
Sangenos skersmuo Nr. 2
5/16 colių
Sąnario skersmuo Nr. 2
8 mm
C Matmenys nuo jungties centro iki kitos jungties apačios
46,3 mm
D Matmenys nuo jungties Nr. 2 centro iki kitos jungties galo
12 mm
Kampas
45°
Medžiaga
Plienas
Paviršiaus apdorojimas
Cinkuotas
Baltai pasyvuotas
OE nuorodos numeris
H1222443-05060M
Jungtis
UNF jungiamoji veržlė su plokščiu sandarikliu (ORFS)
Taikymas
Tik plokščiam sandarikliui (ORFS)
