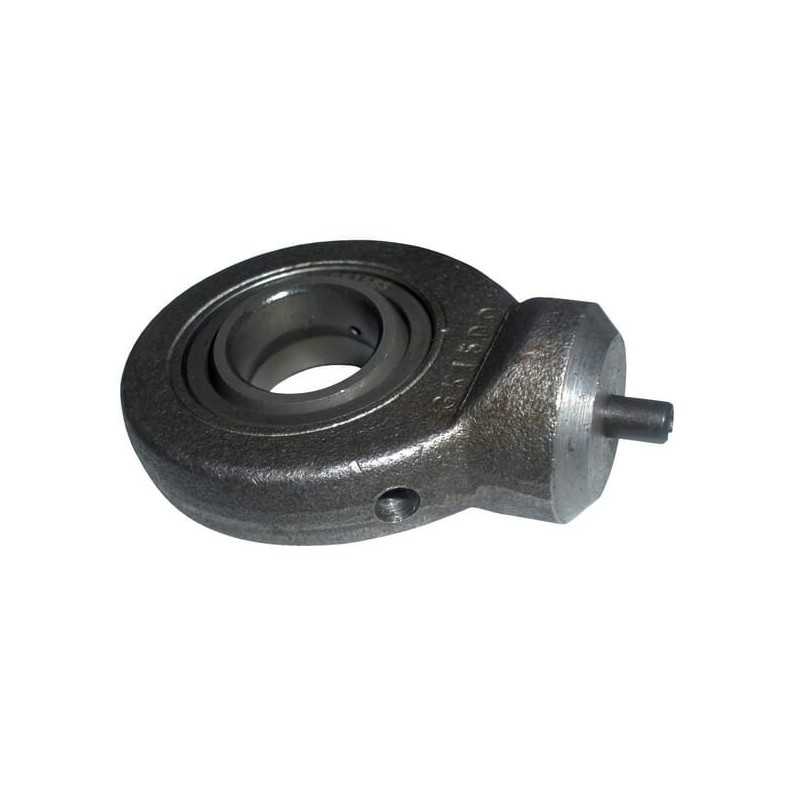

Suvirinama pavaros kilpa ø 17 Parametrai
Dalies numeris: GK17DO
Vienetas: gabalas
Gamintojas: Mac Power
EAN: 8052461090047
B: 14 mm
C1: 11 mm
D1: 20,7 mm
D2: 46 mm
D6: 24 mm
D7: 4 mm
d: 17 mm
Atstumas tarp veleno pagrindo [H2]: 35 mm
ß [ß]: 10 °
H2: 35 mm
Aukštis, korpusas [C1]: 11 mm
Aukštis, vidinis žiedas [B]: 14 mm
vidinis Ø [d]: 17 mm
L6: 58 mm
L7: 23 mm
D7 [D7]: 4 mm
L7 [L7]: 23 mm
Ilgis [L6]: 58 mm
Medžiaga: ST52-3 plienas, kaltas
Standartas: DIN 648
Išorinis skersmuo [D]: 30 mm
Plotis [D2]: 46 mm
Paraiška
- Hidraulinis cilindras
Savybės
- Privaloma priežiūra.
- Cilindrinis suvirinimo antgalis
- Centravimo kaištis su 45° suvirinimo briauna gale - Plieno-plieno slankioji jungtis Išorinis skersmuo, vidinis žiedas [D1]
20,7 mm
