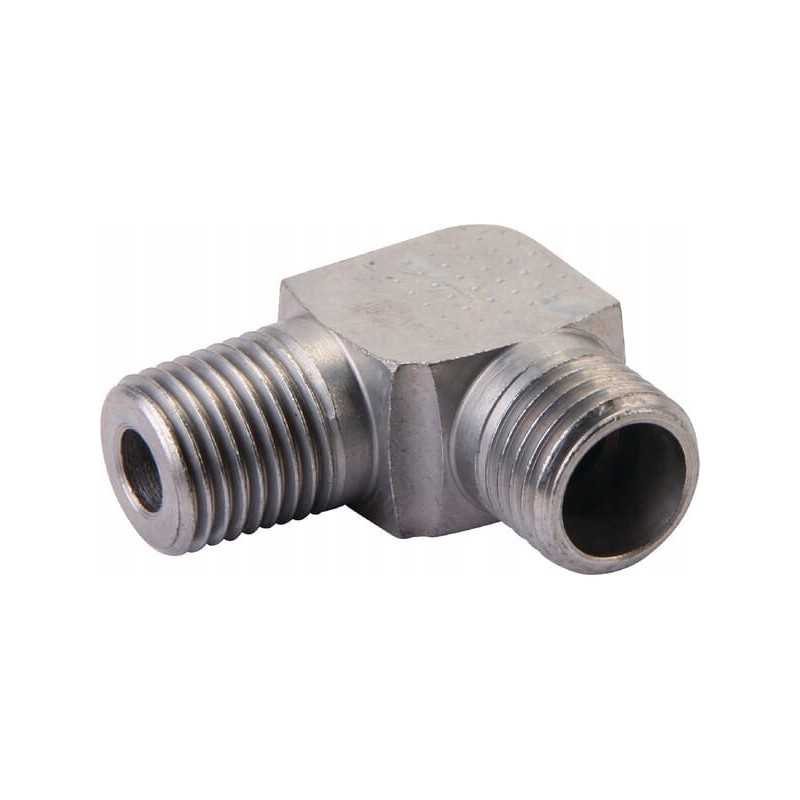

Kampinės jungties išorinis sriegis NPT WES, 12S M20x1,5 3/8' Parametrai
Dalies numeris: WES12S38NPT
Vienetas: gabalas
Gamintojas: Voss
Forma: Alkūnė – 2 šonų jungtis
Jungties sriegio skersmuo: 3/8 colio
Jungties sriegio ilgis: 15,2 mm
Jungties sriegio tipas: NPT
Veržliarakčio dydis jungties Nr. 1 : 24,0 mm
Jungtis Nr. 2 kištukinis/siurblys tipas: lizdas
Jungtis Nr. 2 Sriegio skersmuo: 12 mm
Jungtis Nr. 2 Sriegio skersmuo: M20
Jungtis Nr. 2 Sriegio žingsnis: 1,50 mm
Jungtis Nr. 2 Sriegio tipas : Metrinis
Dydžio veržliaraktis jungties Nr. 2: 22,0 mm
Vamzdžio skersmuo: 12 mm
ISO standartas: 228
Vidinis skersmuo: 8 mm
Korpuso aukštis: 22 mm
Kampas: 90 °
Paviršiaus apdorojimas: Cinkuotas
Darbinis slėgis maks. .: 630 BAR
Serija: S
Maksimalus priveržimo momentas: 55 N m
Matmenys nuo jungties ašies iki kito jungties galo 21,5 mm
Matmenys nuo jungties Nr.2 ašies iki kitos jungties galo 29 mm
DIN standartas
- 2353
- 228
- 3852
- 2401
