Kampinė hidraulinė jungtis, nipelis 22-18

KAMPINIS HIDRAULINIS JUNGIMAS BB 22 - 18 Gamyba:

Hidrolideris, simbolis: 1.60.40.018

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Kampinė jungtis leidžia nutiesti hidraulinį vamzdį arčiau prie siurblio korpuso arba cilindro. Naudojamas ten, kur ribota erdvė ir netelpa užspaustas kabelis su tradicine alkūne.

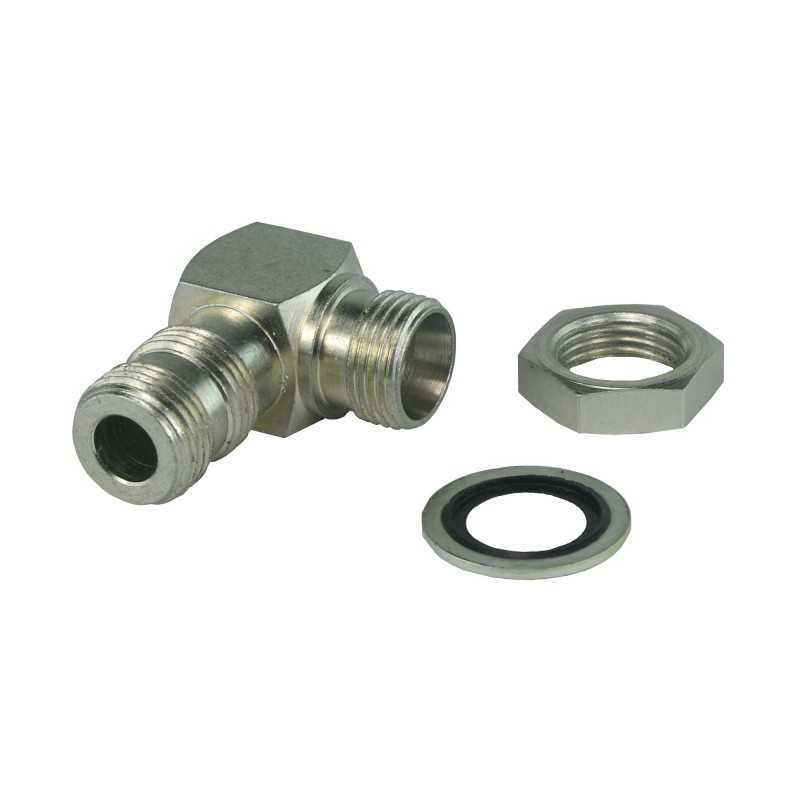

Jungtis siūlomas komplekte su slėgine veržle ir sandarinimo poveržle. Įsukamas į, pvz., siurblio, cilindro, skirstytuvo korpusą. Sujungia pagrindinius hidraulinės sistemos komponentus su hidraulinėmis linijomis. Šonas, skirtas įsukti į korpusą, turi ilgesnį, dvigubą sriegį, kuris leidžia sandarinti slėgio veržle ir tarpiklis. Šioje vietoje papildomų sandariklių naudoti nereikia.

Kita pusė skirta vamzdžio, alkūnės ar kitos jungties prisukimui. Sandarinimas įvyksta prisukant ant savaime užsisandarančio prispaudimo kūgio. Čia taip pat nereikia naudoti papildomų sandariklių Jungtis skirta tik įsukimui į korpusą ir netinka dviejų laidų sujungimui. Tai atliekama naudojant jungtis, kurias galima įsigyti kituose mūsų aukcionuose.

Naudingi duomenys:

M22x1,5 sriegio skersmuo, matuojamas su apkaba:

Išorinis skersmuo [mm]: 21,6–21,9

Vidinis skersmuo [mm]: 20,2–20,6

M18x1,5 sriegio skersmuo išmatuotas su apkaba:

Išorinis skersmuo [mm]: 17,6–17,9

Vidinis skersmuo [mm]: 16,2–16,6

Techniniai duomenys:

Kampo užveržimo kūgis: 24° (tipiškas Lenkijos standartui )

Nominalus praėjimo skersmuo: 10 mm

Sriegis korpuso pusėje: išorinė metrinė 22x1,5

Sriegis kabelio pusėje: išorinė metrinė 18x1,5

Sujungimo versija: lengvas

Nominalus slėgis: 180 barų

Maksimalus slėgis: 230 barų

Skysčio tipas : hidraulinė alyva

Medžiaga:

suvirintas plienas, cinkuotas, atsparus korozijai
