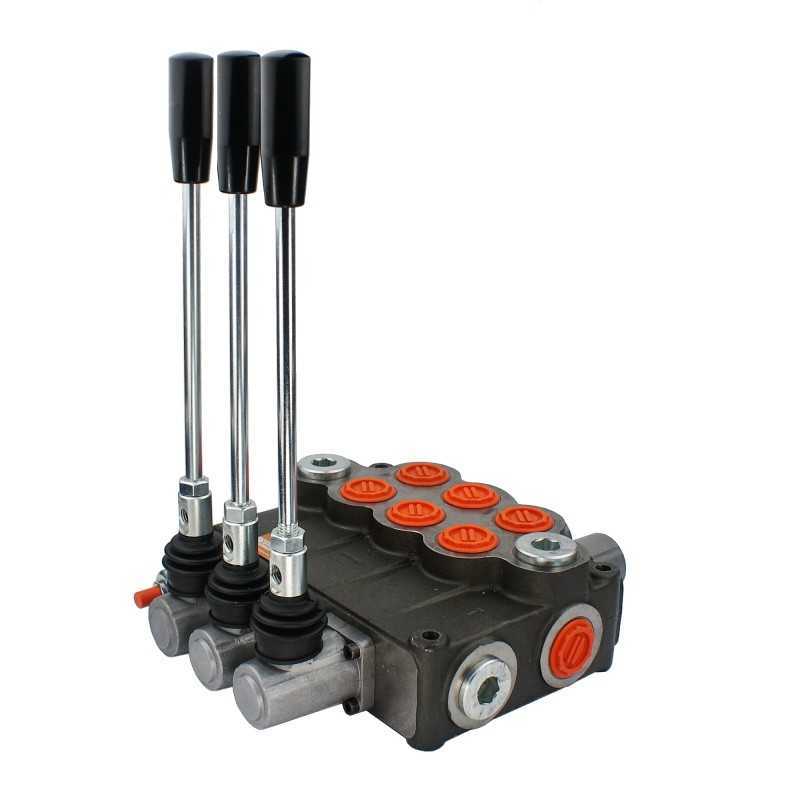

Platintojas hydr 3s 120l a1a1d8 badestnost

Kodas 15012762224495

Aprašymas
Prekė detaliau

Aprašymas

3-PUSIS HIDRAULINIS SKIRSTYTUVAS P120 PIRMOJI IR ANTRA SKYRIUS SU SKALYNĖLIU DVIPUŠIUI CILINDRUI VALDYTI TREČIA SKYRIUS SU SKLYDŽIU IR SKRYDŽIU VARIKLIUI VALDYTI Gamyba:

Originalus Gamintojo BadestnostAZK1 gaminys, simbolis Bulgarija:12D : 1.10.20.034

Taikymas:

Platus asortimentas naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos , pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Pirmoji ir antroji tipinės sekcijos rekomenduojamos valdant dvigubo veikimo pavarą.

Dėka svirties su fiksatoriumi ir specialiu slankiklį, trečioji skirstytuvo sekcija idealiai tinka hidrauliniam varikliui valdyti. Čia galite užvesti variklį ir nueiti nuo skirstytuvo nelaikydami už svirties. Speciali slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklį. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios slankiklio ir skląsčio konstrukcijos ši sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0–120 l/min.

Pavyzdys valdymas: du dvigubo veikimo cilindrai ir variklis į abi puses

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirma ir antra trijų padėčių svirtis (1 – 0 – 2), ant spyruoklės, kuri grįžta į 0 padėtį (neutrali):

0 padėtis neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbinė padėtis (svirtis nustatyta į pasvirusią padėtį į priekį), cilindro stūmoklio kotas išsitraukia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal) cilindro stūmoklio strypas slepiasi.

Trečia trijų padėčių svirtis (1 - 0 - 2), su fiksatoriumi, kuri pati išlaiko padėtį darbinėse padėtyse:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), variklis neveikia – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta į pasvirusią padėtį į priekį) variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta ties įstriža padėtis atgal) variklis sukasi į dešinę.

Dešinėje pusėje yra skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblių (P1, P2): BSP 1'' vidinis sriegis

Grąžinimas prie bako (T1, T2): BSP 1'' vidinis sriegis

Sekcijos (A, B): BSP 1'' vidinis sriegis

Serijinė jungtis (N): vidinis sriegis M36x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar ± 30 Bar.

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį paleidžiant.

Galimybė savarankiškai reguliuotis, pilnas posūkio keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762224495

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.034
Produkto svoris su vienetine pakuote: 23.6 kg
