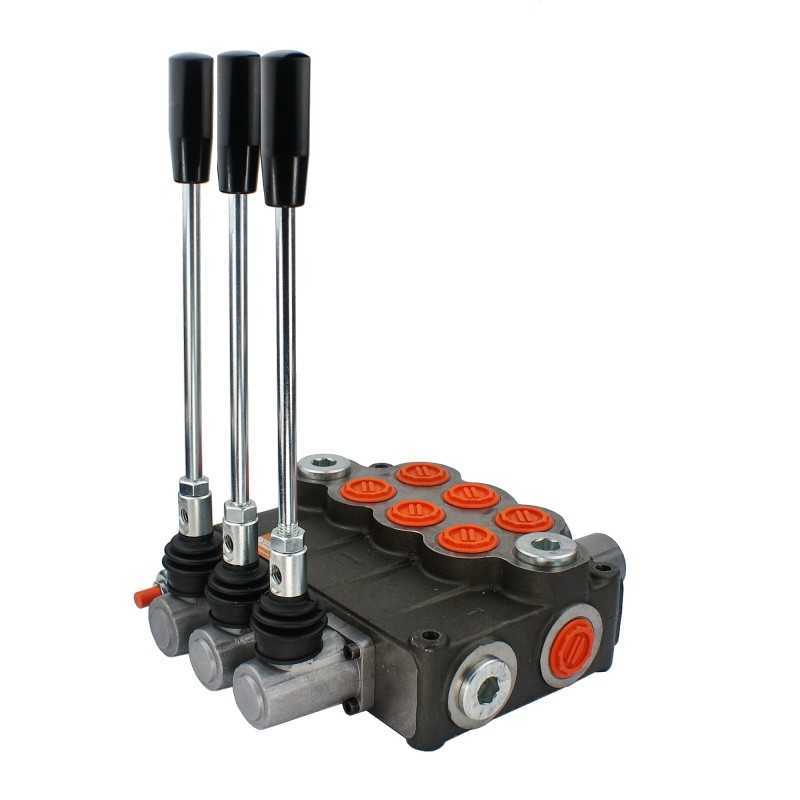

3 sekcijų skirstytuvas, 120l, su stūmoklio dalimi

Kodas 15013056234214

Aprašymas
Prekė detaliau

Aprašymas

3-PUSIS HIDRAULINIS SKIRSTYTUVAS P120 PIRMOJI IR ANTRA SKYRIUS SU SKLYDŽIU 2-PUSIAMS CILINDRUI TREČIAS SEKCIJAS SU SKLYDŽIU VIENPUSIO CILINDO simboliui VALDYTI Gamyba:

Originalus gaminys, gamintojo Badestnost A1A, Bulgarija P1201A1C GKZ1, simbolis: 1.10.20.032

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Pirmoji ir antroji tipinės sekcijos rekomenduojamos valdyti dvigubo veikimo cilindrą.

Trečioji stūmoklio dalis yra specialiai pritaikyta vieno veikimo cilindrui valdyti. Metalinis kamštis gamykliškai įsukamas į antrąją sekcijos angą. Čia nereikia atlikti papildomo pervedimo. Vienpusis cilindras laisvai krenta ir neužstoja tuo metu iš siurblio išeinančio alyvos srauto. Stūmoklio sekcija labai praverčia TUR priekiniuose krautuvuose su vienpusiais cilindrais pagrindiniam rėmui pakelti.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min.

Valdymo pavyzdys: vienas vienpusio veikimo cilindras ir dviejų dvigubo veikimo cilindrų veikimas arba variklis abiem kryptimis

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos svirtys yra trijų padėčių (1 - 0 - 2), spyruoklinės, t.y. grįžti į 0 padėtį (neutrali):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta) įstrižoje padėtyje atgal) stūmoklio kotas pavara įsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblio (P1, P2): BSP 1'' vidinis sriegis

Grįžti į bakas (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A, B): BSP 1" vidinis sriegis

Serijinė jungtis (N): M36x1,5 vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Baras

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus sekcijos slėgis: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 bar ± 30 bar.

Rekomenduojame patikrinti ir nustatyti tinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuoti, pilnas posūkio keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15013056234214

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.20.032
Produkto svoris su vienetine pakuote: 23.6 kg
