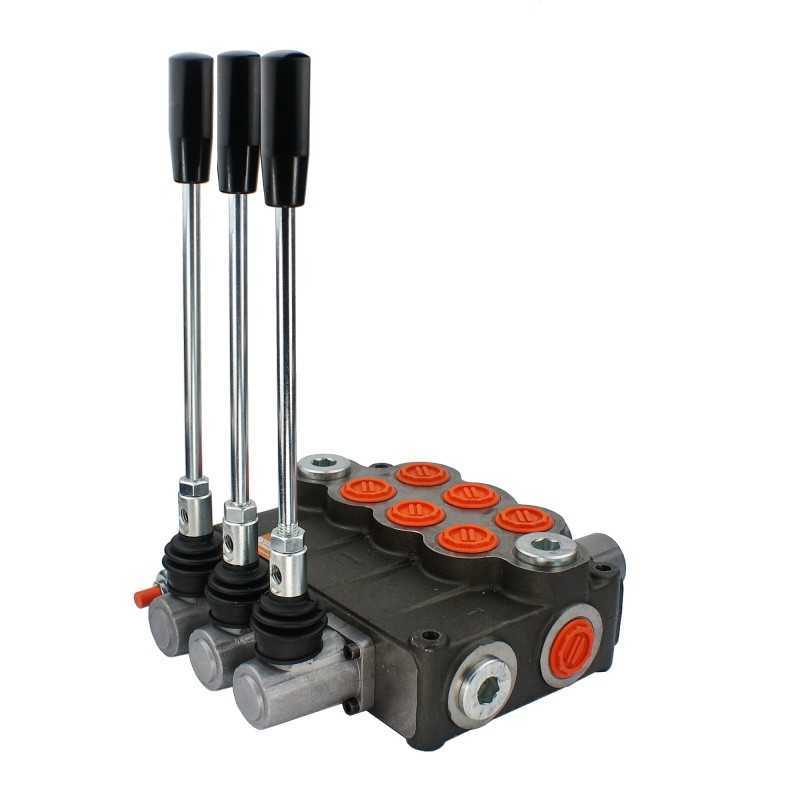

Platintojas hydr 3s 120l a1a1d1 badestnost

Kodas 15012762224796

Aprašymas
Prekė detaliau

Aprašymas

3-PUSIS HIDRAULINIS SKRYDŽIAUS P120 PIRMOJI IR ANTRA SKYRIUS SU SKALYNĖLIU DVIPUŠIUI CILINDRUI VALDYTI TREČIA SKYRIUS SU SKLYDŽIU HIDRAULINIAM VARIKLIUI VALDYTI, simbolis G, Bulgarija Gamyba:

Originalus gamintojo gaminys BadestnostA1. : 1.10.20.035

Taikymas:

Platus pritaikymas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistiniai įrenginiai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Pirmoji ir antroji tipinės sekcijos rekomenduojamos valdant dvigubo veikimo pavarą.

Dėka specialaus slankiklio, trečioji sekcija skirstytuve idealiai tinka hidrauliniam varikliui valdyti. Speciali slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios slankiklio ir skląsčio konstrukcijos ši sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0–120 l/min.

Pavyzdys valdymas: du dvigubo veikimo cilindrai ir variklis į abi puses

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmoji ir antroji trijų padėčių svirtys (1 – 0 – 2), įjungta spyruoklė, kuri grįžta į 0 padėtį (neutrali):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), cilindro stūmoklio strypas stovi – alyva teka į perpildymą.

Darbinė padėtis 1 (svirtis nustatyta į pasvirusią į priekį), cilindro stūmoklis strypas išsikiša.

2 darbinė padėtis (svirtis nustatyta į pasvirusią nugaros padėtį) stūmoklio kotas cilindras slepiasi.

Trečia trijų padėčių svirtis (1 - 0 - 2), esanti ant spyruoklės, kuri pati grįžta į 0 padėtį (neutrali ):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), variklis neveikia – alyva patenka į perpildymą.

Darbinė padėtis 1 (svirtis nustatyta į pasvirusią į priekį), variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta į pasvirusią atgalinę padėtį), variklis sukasi į dešinę.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblio (P1, P2): BSP 1'' vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A, B): BSP 1" vidinis sriegis

Serijinė jungtis (N): vidinis sriegis M36x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

maksimalus grįžtamasis slėgis: 50 barų

maksimalus sekcijos slėgis: 300 barų

perpildymo vožtuvas gamykloje nustatytas į 175 bar ± 30 bar.

Prieš paleidžiant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savarankiškai reguliuoti , pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762224796

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.035
Produkto svoris su vienetine pakuote: 23.6 kg
