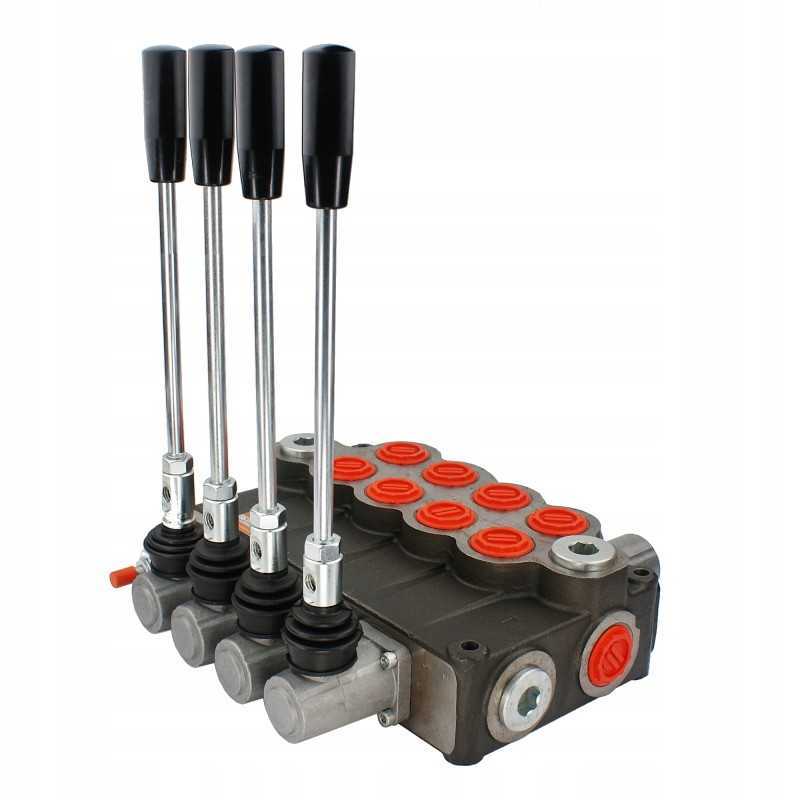

Skirstytuvas hydr 4s 120l 3xa1d1 badestnost

Kodas 15012762224582

Aprašymas
Prekė detaliau

Aprašymas

4-PUSIS HIDRAULINIS SKRYDŽIAUS P120 PIRMOS TRYS SEKCIJOS SU PRIEŽIŪRA DVIPUŠIUI CILINDRUI KETVIRTA SEKCIJA SU SKIRSTYTU VALDYTI HIDRAULINIAM VARIKLIUI Gamyba:

Originalus gaminys iš Badestnost A. 1.10. 20.045

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoniniai ir kiti hidrauliškai valdomi įrenginiai.

Pirmoji, antroji ir trečioji sekcijos yra tipiškos, rekomenduojamos valdyti dvigubo veikimo pavaras.

Dėka specialaus slankiklio, ketvirtoji skirstytuvo sekcija yra idealiai tinka valdyti hidraulinį variklį. Speciali slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios slankiklio ir skląsčio konstrukcijos ši sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0–120 l/min.

Pavyzdys valdymas: trys dvigubo veikimo cilindrai ir variklis į abi puses

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmosios trys trijų padėčių svirtys (1 - 0 - 2) , ant spyruoklės, kuri automatiškai grįžta į 0 padėtį (neutrali) :

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), cilindro stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į pasvirusią padėtį į priekį). ), cilindro stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta į pasvirusią padėtį atgal). ) cilindro stūmoklio kotas atsitraukia.

Ketvirtoji trijų padėčių svirtis (1 - 0 - 2), esanti ant spyruoklės, kuri automatiškai grįžta į 0 padėtį (neutrali):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) variklis neveikia – alyva patenka į perpildymą .

Darbo padėtis 1 (svirtis nustatyta į pasvirusią priekinę padėtį), variklis sukasi į kairėje.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), variklis sukasi į dešinę.

Dešinėje – skirstytuvo hidraulinė schema:

Jungtis:

Siurblio tiekimas (P1, P2): BSP 1" vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A, B): BSP 1" vidinis sriegis

Sujungimo serija (N): vidinis sriegis M36x1,5

Slėgis diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar ± 30 Bar.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savaiminio reguliavimo galimybė, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, kokybiškesnė alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamos temperatūros diapazono alyva:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762224582

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.045
Produkto svoris su vienetine pakuote: 29.5 kg
