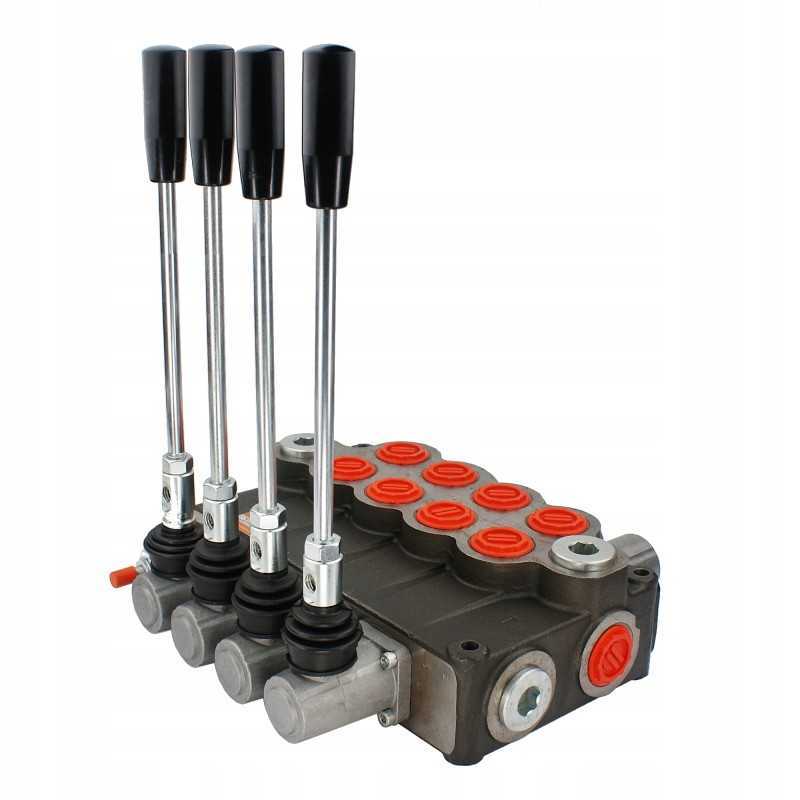

Skirstytuvas hydr 4s 120l 3xa1c1 badestnost

Kodas 15012762228768

Aprašymas
Prekė detaliau

Aprašymas

4-PUSIS HIDRAULINIS SKRYDŽIAUS P120 PIRMOS TRYS SEKCIJOS SU SKALYNĖLIU 2-PUSINEI CILINDRINEI KETVIRTAI SEKCIJAI SU SKLYDŽIU VIENPUSIO VADOVANOS VALDYMUI, GAA simbolis Gamyba:

Originalus prekės ženklo Badestnost A1K1 Gamintojo P1ZC1A1Bulgarija gaminys simbolis : 1.10.20.042

Taikymas:

Platus asortimentas naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos , pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Pirmoji, antra ir trečioji tipinės sekcijos rekomenduojamos valdyti dvigubo veikimo cilindrą.

Ketvirtoji stūmoklio dalis yra specialiai pritaikyta vieno veikimo cilindrui valdyti. Metalinis kamštis gamykliškai įsukamas į antrąją sekcijos angą. Čia nereikia atlikti papildomo pervedimo. Vienpusis cilindras laisvai krenta ir neužstoja tuo metu iš siurblio išeinančio alyvos srauto. Stūmoklio sekcija labai praverčia TUR priekiniuose krautuvuose su vienpusiais cilindrais pagrindiniam rėmui pakelti.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min.

Valdymo pavyzdys: vienas vienpusis cilindras ir trijų dvipusių cilindrų veikimas arba variklis abiem kryptimis

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos svirtys yra trijų padėčių (1 - 0 - 2), spyruoklinis- apkrauti, t.y. jie patys grįžta į 0 padėtį (neutrali) :

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta į priekį įstrižai padėtis), pavaros stūmoklio strypas išsikiša.

2 darbo padėtis (svirtis nustatyta atgal įstrižai ) pavaros stūmoklio kotas įsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekinys iš siurblys (P1, P2): BSP 1'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1' vidinis sriegis '

Sekcijos (A, B): vidinis sriegis BSP 1''

Serijos jungtis (N) : vidinis sriegis M36x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus slėgis grįžtamojoje žarnoje: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar ± 30 Bar.

Tai yra rekomenduojama prieš pradedant patikrinti ir nustatyti atitinkamą slėgį.

Savarankiško reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiestesnė, kokybiškesnė alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762228768

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.042
Produkto svoris su vienetine pakuote: 29.5 kg
