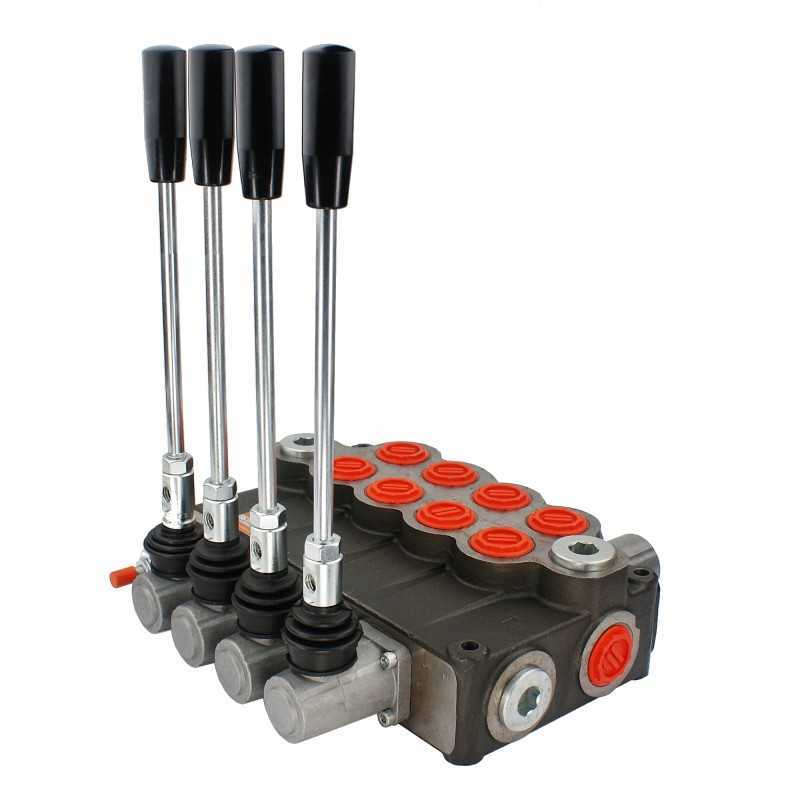

Platintojas hydr 4s 120l 3xa1d8 badestnost

Kodas 15012762225340

Aprašymas
Prekė detaliau

Aprašymas

4-PUSIS HIDRAULINIS SKRYDŽIUS P120 PIRMOS TRYS SEKCIJOS SU SKLYDŽIU DVIPUŠIUI CILINDRUI VALDYTI KETVIRTA SEKCIJA SU SKLYDŽIU IR SKRYDŽIU VARIKLIUI VALDYTI Gamyba: A simbolis A,G,0D simbolis: Gamintojo P1AZ18 Originalus gaminys. 1.10 .20.044

Taikymas:

Turi platų pritaikymo spektrą hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, pvz.: žemės ūkio mašinoms, traktoriams, purkštuvams, turistams, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Pirmoji, antra ir trečioji tipinės sekcijos rekomenduojamos valdyti dvigubo veikimo pavarą.

Dėka svirties su fiksatoriumi ir specialus slankiklis, ketvirtoji skirstytuvo sekcija idealiai tinka hidrauliniam varikliui valdyti. Čia galite užvesti variklį ir nueiti nuo skirstytuvo nelaikydami už svirties. Speciali slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios slankiklio ir skląsčio konstrukcijos ši sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0–120 l/min.

Pavyzdys valdymas: trys dvigubo veikimo cilindrai ir variklis į abi puses

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmosios trys trijų padėčių svirtys (1 - 0 - 2) , spyruokliniai, kurie automatiškai grįžta į 0 padėtį (neutrali) :

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta įstrižai atgal). ) cilindro stūmoklio kotas atsitraukia.

Ketvirtoji trijų padėčių svirtis (1 - 0 - 2) su fiksatoriumi, kuri pati išlaiko padėtį darbinėse padėtyse:

0 padėtis neutrali (svirtis nustatyta vertikaliai) variklis neveikia - alyva eina į perpildymą.

Darbinė padėtis 1 (svirtis nustatyta į pasvirusią priekinę padėtį), variklis sukasi į kairėje.

2 darbo padėtis (svirtis nustatyta įstrižai atgal), variklis sukasi į dešinę.

Dešinėje skirstytuvo hidraulinė schema:

Prijungimas:

Tiekimas iš siurblio (P1, P2) : BSP 1" vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A, B): BSP 1" vidinis sriegis

Serijinė jungtis (N): vidinis sriegis M36x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar ± 30 Bar.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, kokybiškesnė alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762225340

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.044
Produkto svoris su vienetine pakuote: 29.5 kg
