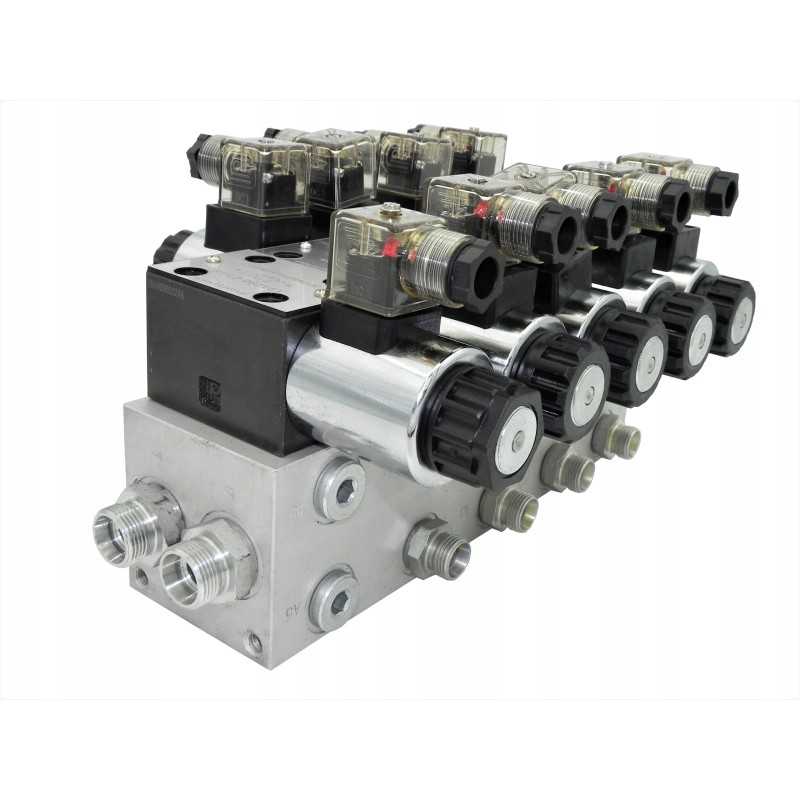

Hydro cetop skirstytuvas 4 sekcijų 230v apkrovos sumažinimas

Kodas 15013591090055

Aprašymas
Prekė detaliau

Aprašymas

CETOP 4 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS SU IŠKROVIMU, ELEKTRINIU VALDYMU 230V Pritaikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai , purkštuvai, turizatoriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro jungčių rinkinys su M18x1,5 išėjimu ir komplektas elektros kištukų.

Rekomenduojamas alyvos srautas sistemoje: 0 - 60 l/min.

Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, plieninis arba aliuminio blokas priklausomai nuo partijos.

Valdymas:

Paleidimo sekcijos slankiklis dviejų padėčių (0 - 1), spyruoklinis, t.y., atjungus maitinimą, pats grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (maitinimas į ritę atidarytas) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas įsitraukia.

Srovė:

Maitinimo nuolatinė srovė (AC) 230V

Jungtis (vidiniai sriegiai korpuse):

Maitinimas iš siurblio (P): BSP 1/2" vidinis sriegis

Grįžimas į baką (T): BSP 1/2" vidinis sriegis '

Sekcijos (A1) , A2, A3, A4, B1, B2, B3, B4): BSP 3/8'' vidinis sriegis

Slėgio diapazonas:

Maksimalus darbinis slėgis: 200 bar

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė reguliuoti nepriklausomą, pilnas posūkio pokytis 30 Bar.

Rekomenduojamas alyvos temperatūros diapazonas:

Leistina aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Aukcionas taikomas aukščiau aprašytam skirstytuvui

Galimos ir kitos konfigūracijos solenoidinis vožtuvas-skirstytojas.

Išrašome sąskaitas faktūras

Taip pat siūlome visą galios hidraulikos asortimentą. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Kviečiame bendradarbiauti

Prekė detaliau

Kodas 15013591090055

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: PLOKŠTELĖ 4 230V APROVOS ATLIEŠKAS
