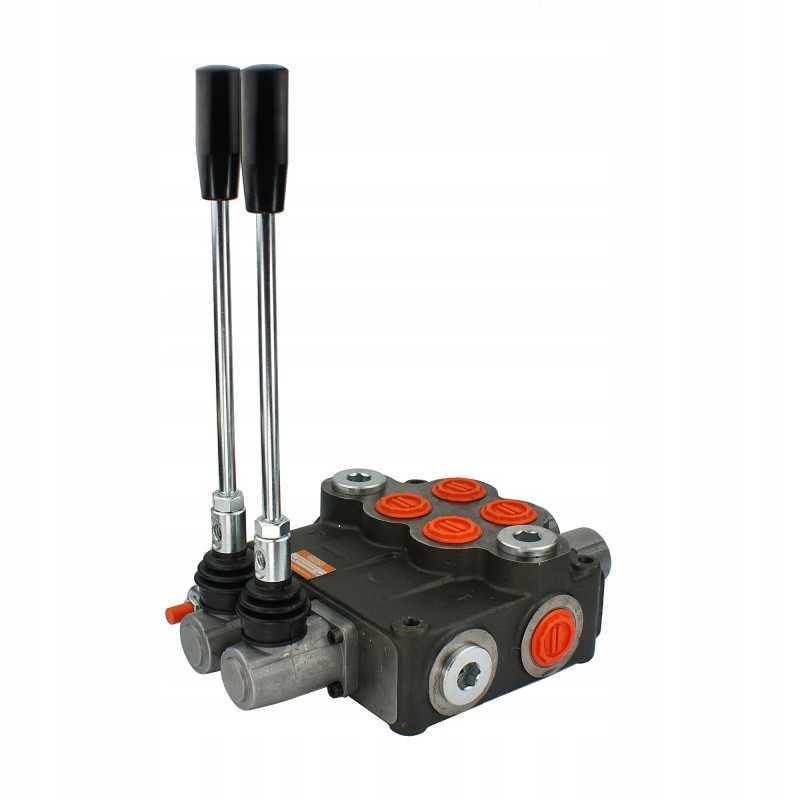

Platintojas hydr 2s 120l a1d1 badestnost

Kodas 15012762228667

Aprašymas
Prekė detaliau

Aprašymas

DVIŠALIS HIDRAULINIS SKLYTUVAS P120 PIRMOJI SKYRIUS SU SKALYNĖLIU DVIPUŠIUI CILINDRUI VALDYTI ANTRA SEKCIJA SU SKLYDŽIU HIDRAULINIAM VARIKLIUI VALDYTI Gamyba:

Originalus prekės ženklo "Badestnost" gaminys A,0 simbolis G1D1Z1, gamintojo simbolis G1D1, gamintojo .20.025

Taikymas:

Plačiai naudojamas sisteminėse hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėtuvės, vartytuvai, šienapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai, kurių viena sekcija valdo hidraulinį variklį.

Dėka specialaus slankiklio, antra skirstytuvo sekcija puikiai tinka hidrauliniam varikliui valdyti. Speciali slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl tokios slankiklio ir skląsčio konstrukcijos ši sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui.Techniniai duomenys: Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min Valdymo pavyzdys: dvigubas -veikiantis cilindras ir variklis abiem kryptimis

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmoji trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, kuri grįžta į 0 padėtį ( neutrali):

0 padėtis neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsitiesia.

Darbo padėtis 2 (svirtis nustatyta įstrižoje padėtyje atgal), cilindro stūmoklio strypas atsitraukia.

Antra trijų padėčių svirtis (1 - 0 - 2), esanti ant spyruoklės, kuri grįžta į 0 padėtį (neutrali):

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), variklis neveikia - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį) variklis sukasi į kairę.

2 darbinė padėtis (svirtis nustatyta į įstrižą padėtį) atgal), variklis sukasi į dešinę.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Jungtis:

Maitinimas iš siurblio (P1 , P2): BSP 1'' vidinis sriegis

Grįžimas į baką ( T1, T2): BSP 1'' vidinis sriegis

Sekcijos (A, B): BSP 1'' vidinis sriegis

Serijinė jungtis (N): M36x1 vidinis sriegis ,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimas slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar ± 30 Bar.

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnai apsisukti 30 Bar. AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

Leidžiama alyva temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762228667

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.025
Produkto svoris su vienetine pakuote: 18.2 kg
