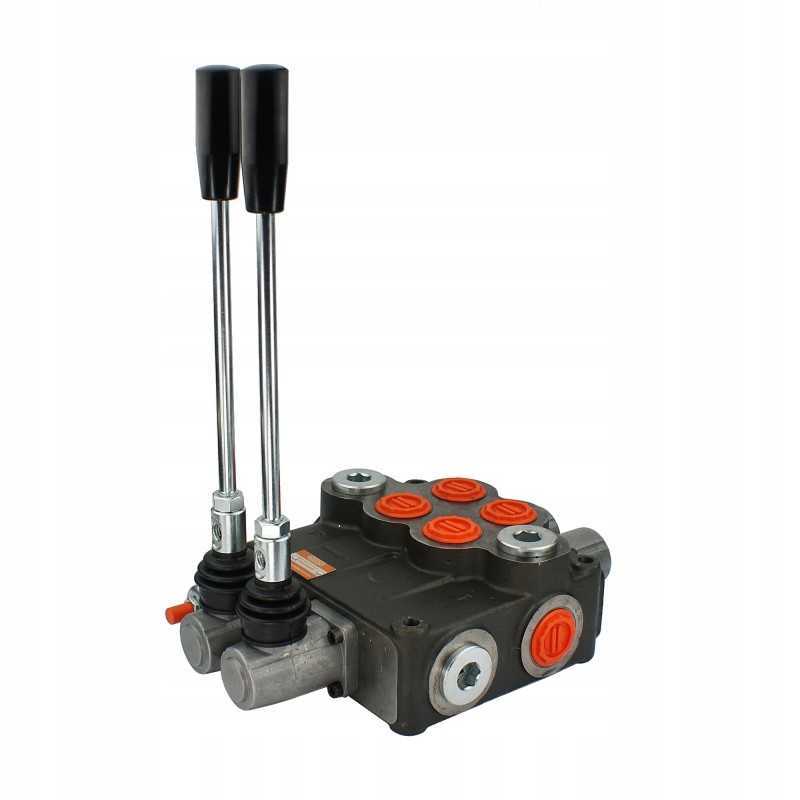

Platintojas hydr 2s 120l a1d8 badestnost

Kodas 15012762225237

Aprašymas
Prekė detaliau

Aprašymas

DVIŠALIS HIDRAULINIS SKLYTUVAS P120. PIRMOJI SKYRIUS SU SKALYNĖLIU DVIPUŠIUI CILINDRUI VALDYTI. ANTRA SKYRIUS SU SKLYDŽIU IR SKRYDŽIU HIDRO VARIKLIUI VALDYTI. Gamyba:

Originalus prekės ženklo P, gamintojo Badestnos'0 A1D8 GKZ1, simbolis: 1.10.20.024

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, ravėtuvės, vartytuvai , vejapjovės, statybinės mašinos, šlavimo mašinos, maišytuvai, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai, kurių viena sekcija valdo hidraulinį variklį.

Dėka svirties su fiksatoriumi ir specialiu slankikliu, antra skirstytuvo sekcija puikiai tinka valdyti hidraulinis variklis. Čia galite užvesti variklį ir nueiti nuo skirstytuvo nelaikydami už svirties. Speciali slankiklio konstrukcija pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą. Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios slankiklio ir skląsčio konstrukcijos ši sekcija idealiai tinka varikliui valdyti, bet netinka hidrauliniam cilindrui.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0–120 l/min.

Pavyzdys valdymas: dvigubo veikimo cilindras ir variklis abiem kryptimis

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmoji trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, kuri pati grįžta į 0 padėtis (neutrali):

0 padėtis neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas stovi – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta į pasvirusią priekinę padėtį), cilindro stūmoklio kotas išsitraukia.

2 darbo padėtis (svirtis nustatyta į pasvirusią nugaros padėtį), cilindro stūmoklio strypas atsitraukia.

Antra trijų padėčių svirtis (1 - 0 - 2) su fiksatoriumi, kuri pati išlaiko padėtį darbinėse padėtyse :

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), variklis neveikia – alyva patenka į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižainėje padėtyje į priekį) variklis sukasi į kairę.

2 darbo padėtis (svirtis) nustatytas įstrižinėje padėtyje atgal) variklis sukasi į dešinę.

Dešinėje pusėje yra skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio ( P1, P2): BSP 1'' vidinis sriegis

Grąžinimas į baką (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A, B): BSP 1" vidinis sriegis

Serijinė jungtis (N): vidinis sriegis M36x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

maksimalus grįžtamasis slėgis: 50 barų

maksimalus sekcijos slėgis: 300 barų

perpildymo vožtuvas gamykloje nustatytas į 175 bar ± 30 bar.

Prieš paleidžiant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė savaime įsijungti reguliavimas, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: - 40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762225237

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.024
Produkto svoris su vienetine pakuote: 18.2 kg
