Hidraulinis skirstytuvas 2z50 a1a1 12v pan badestnost

Kodas 15012765924184

Aprašymas
Prekė detaliau

Aprašymas

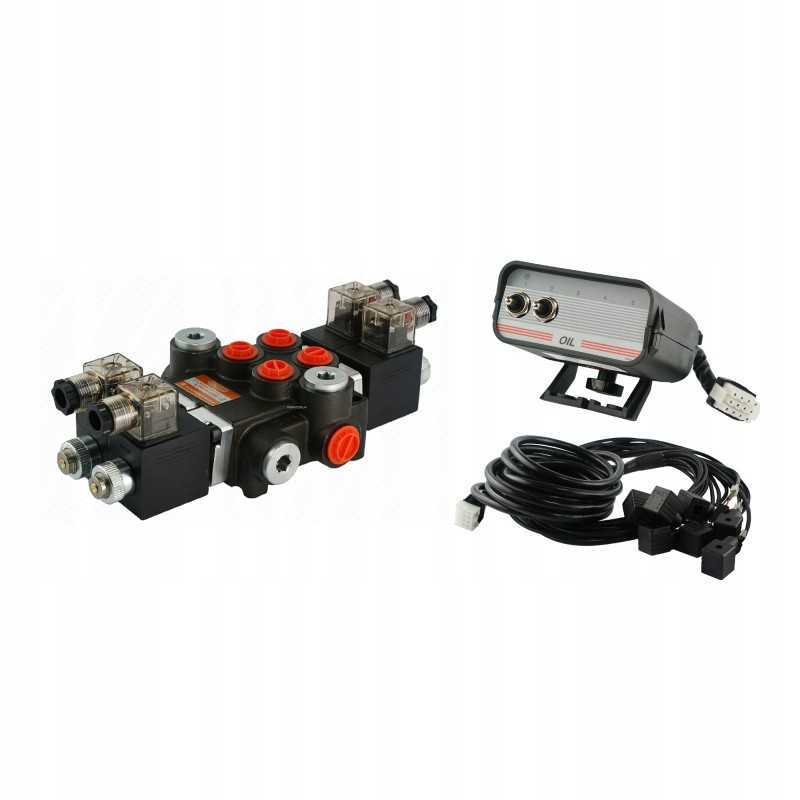

HIDRAULINIS DALYTUVAS, 2 SEKCIJOS, 40L/min, ELEKTROS VALDYMAS 12V, SU VALDYMO PULTELIU IR KABELIŲ RANKAI.Kolektoriaus gamyba:

Originalus gaminys Badestnost Bulgarija, gamintojo simbolis: 02Z50 A ES3 12VDC G, simbolis:.1

01DC G, gam.1. :

Originalus prekės ženklo Hydrolider gaminys, simbolis: 1.10.62.002

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Skydas leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve. Kabelių komplektas įgalina skirstytuvo elektros prijungimą prie valdymo pulto.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, valdymo pultas su kabelių ir kištukų komplektu.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/ min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros .

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė įvorė).

Valdymas:

Abu slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t.y. jie patys grįžta į neutralią padėtį, atjungę elektros tiekimą. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovė) nutrūksta tiekimas abiem ritėms) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tiekiamas tik pirmai ritei), pavaros stūmoklio strypas tęsiasi.

2 darbo padėtis (maitinimas tik antroji ritė), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema:

BENDRA INFORMACIJA ELEKTROS SKIRSTYTUVAS: Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Jungtis:

Maitinimas iš siurblio ( P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1 vidinis sriegis /2''

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Serijinė jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai srauto padidėjimas:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. matavimo rinkinių skyrius

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROSIOS INFORMACIJOS VALDYMO PUDELĖ: Viskas aukštyn ir žemyn jungikliai su automatiniu centravimu (1-0-2) be skląsčio.

Kiekviena panelė parduodama su dviejų metrų maitinimo kabeliu ir kombinuotu keturių metrų kabeliu su kištukais, jungiančiais skydelį su skirstytuvu. Taip pat turime 3 m, 6 m arba 10 m ilginamųjų laidų rinkinius, kuriuos galima įsigyti kituose aukcionuose.

Kai įjungtas bet kuris jungiklis, signalas tuo pačiu metu perduodamas į papildomą laidų porą, kurią naudojant galima aktyvuoti įspėjamasis signalas (garso signalas, švyturėlis) arba vožtuvo ritės iškrovimas (CETOP tipo skirstytuvai), galimai siurblio įjungimui per relę.

Valdymo pulto elektros schema:

Prekė detaliau

Kodas 15012765924184

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.40.021.1
Produkto svoris su vienetine pakuote: 6.8 kg
