Platintojas hydr 2z80 a1a1 24v joy badestnost

Kodas 15012766289747

Aprašymas
Prekė detaliau

Aprašymas

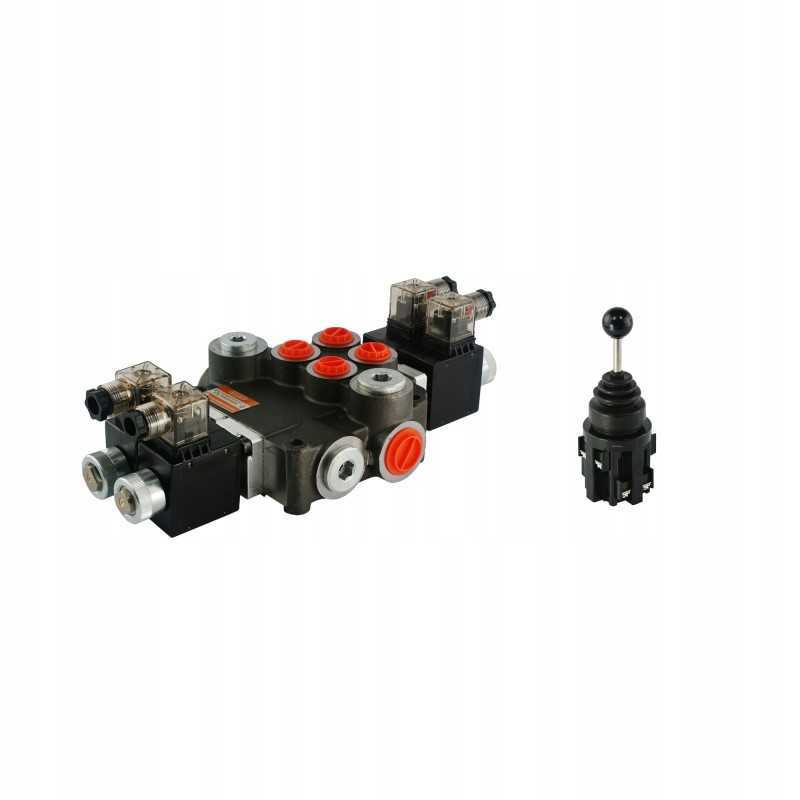

HIDRAULINIS DALYTUVAS, 2 SEKCIJOS, 80L/min, ELEKTROS VALDYMAS 24V, KOMPLEKTUOSE SU VAIRUVĖLE IR KIŠTUKAIS.Skirstytojo gamyba:

Originalinė Badestnost Bulgarija prekė, gamintojo simbolis: 02Z80 A ES3 24VDC..0,25:54VDC G..2 1

Vairasvirtės gamyba:

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.61.010

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Platintojas pritaikytas įvairiems tipams mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai , statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, dar žinoma kaip svirties manipuliatorius, leidžia galite valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

Techniniai duomenys:

Rinkinyje yra skirstytuvas, 4 elektros kištukai ir vairasvirtė .

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abi ritės yra trijų padėčių (1 - 0 - 2), ant spyruoklės, t. y. jos grįžta į neutralią padėtį. nuosavas po to, kai nutrūksta maitinimas. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovė) nutrūksta tiekimas abiem ritėms) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tiekiamas tik pirmai ritei), pavaros stūmoklio strypas tęsiasi.

2 darbo padėtis (maitinimas tik antroji ritė), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė .

Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Bako nugara (T1, T2): BSP 3/4" vidinis sriegis

Sekcijos (A1, A2, B1) , B2): BSP 1/2" vidinis sriegis

Serijinė jungtis (N): BSP 3/4" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Baras

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min. Tiksliam slėgio matavimui skirtus rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgį prieš pradedant.

Savarankio reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROSIOS INFORMACIJOS VARUSTIKAS: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai stovi - alyva eina į perpildymą.

Darbinė padėtis 2 (svirtis priekinėje padėtyje), stūmoklio kotas pirmasis cilindras išsikiša.

3 darbo padėtis (svirtis galinėje padėtyje), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbo padėtis (svirtis kairėje), stūmoklis antrojo cilindro strypas išsikiša.

Darbo padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas atsitraukia.

PARAMETRAI:

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Darbo būdas: mono stabilus (be skląsčio)

Darbo padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)

Nuolatinės srovės kontaktų apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandomoji įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATUROS DIAPAZONAS

Darbo temperatūra: -20...50°C

Prekė detaliau

Kodas 15012766289747

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.55.022.1
Produkto svoris su vienetine pakuote: 8.7 kg
