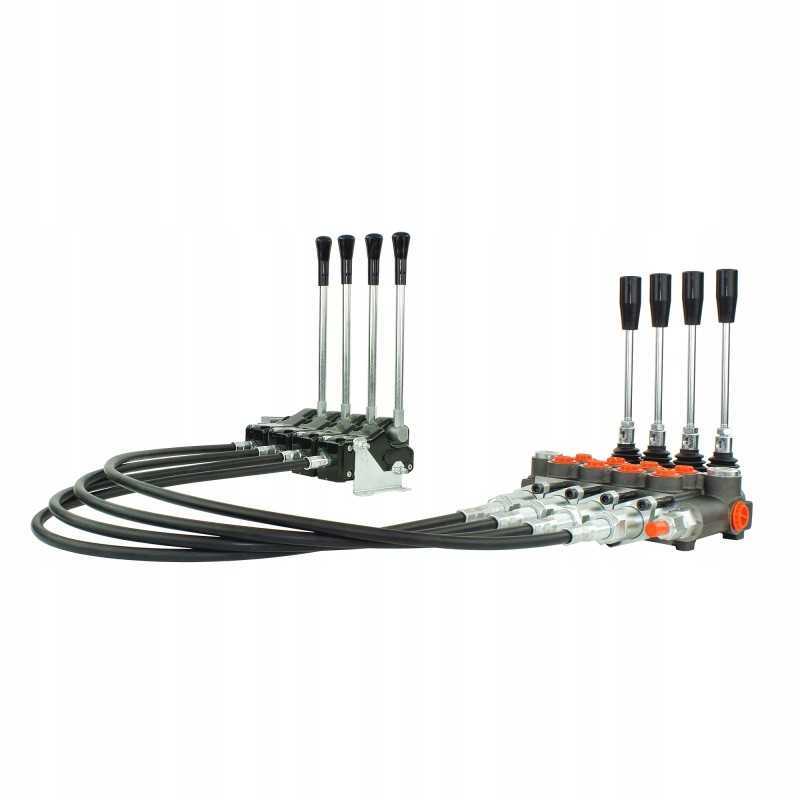

Hidraulinis skirstytuvas 4s 80l 4x3047l 2m badestnost

Kodas 15013609066835

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 4 SEKCIJOS, 80L/min

SU ALTERNATYVIU VALDYMU

SU 2M JUNGTIMIS IR KĖBULIAIS SU Svirtimi

Gamyba:

Platintojas: Badestnost, simbolis: 1.10.35.040

Simbolis: Hydro.10.35.040

Nuorodos: Hydro.0.35.040

svirtis : Hidrolideris, simbolis: 1.15.00.020

Taikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, vaisininkystės, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai , šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Naudojamas visur, kur saugumo, geresnio valdymo komforto ir būtinybės palaikyti švarą sumetimais reikia skirstytuvą įrengti už kabinos. Kabinoje lieka tik valdymo blokas (šiuo atveju kabeliai ir svirties korpusai), o svirtys, esančios šalia skirstytuvo, užtikrina alternatyvų hidraulinės sistemos valdymą. Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

HIDRAULINIS SKIRSTYTUVASTechniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80L/min

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 bar

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui: 180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min

Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Manometrai - matavimo rinkiniai

Savarankio reguliavimo galimybė, pilnas vožtuvo apsisukimas pasikeičia 30 bar

Sujungimas:

Vidiniai sriegiai. korpuse: padavimas: 1/2'', grįžtamasis: 3/4'', sekcijos: 1/2''

Kabelio vamzdžio vidinis sriegis: M16x1,5

Vidinis slankiklio antgalio sriegis: M6x1,5

Alyvos tipas ir temperatūra :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusiai arba dvipusiai cilindrai, taip pat hidrauliniai varikliai abiem kryptimis.

3 padėčių slankikliai (1 - 0 - 2), spyruokliniai, t. y. jie grįžta į neutralią padėtį atleidus svirtelę.

Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys atleidžiamas.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėginė įvorė).

KŪNAI SU SVIRTIS IR KABELIAI Techniniai duomenys:

Korpuso medžiaga: plastikas

Tvirtinimo kronšteinų medžiaga prie pagrindo: cinkuotas plienas

Skirstytuvo slankiklio valdymas: abiem kryptimis

Galimybė nuosekliai sujungti su kitais, tokiais pat korpusais

Bendras korpuso storis: 49 mm

Ilgis valdymo linijos: 2000 mm

Laido išorinio korpuso galo išorinis sriegis: M16x1,5

Išorinis kabelio stygos galo sriegis: M6x1

Prekė detaliau

Kodas 15013609066835

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.35.043
Produkto svoris su vienetine pakuote: 15.58 kg
