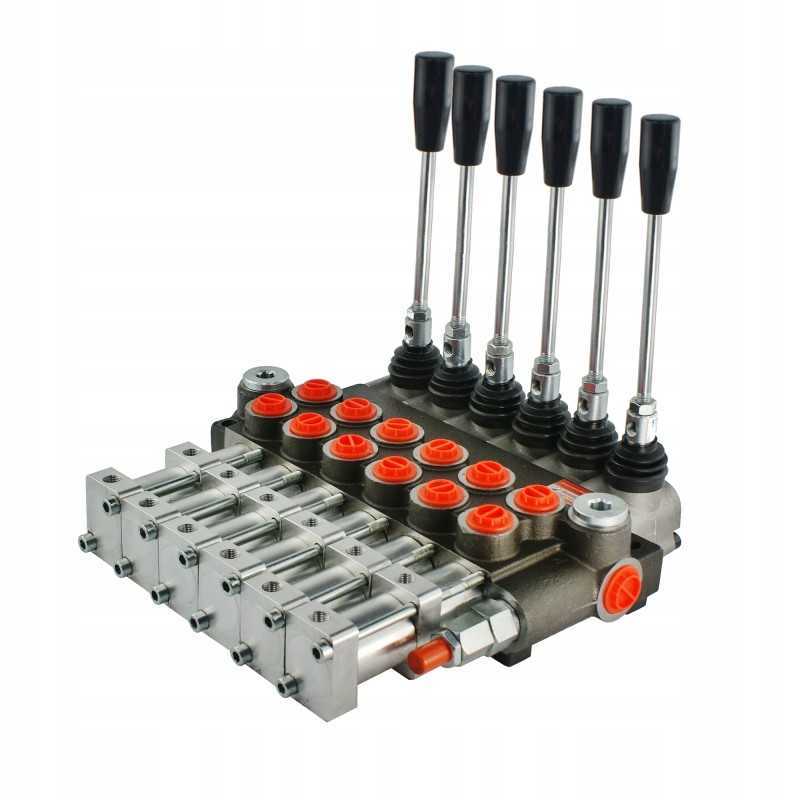

Skirstytuvas 6s 40l pneumatinis vairas badestnost

Kodas 15012761612331

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 6 SEKCIJOS P40, VALDYMAS PNEUMATINIU ARBA SVIRTAIS Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.00.160

Taikymas:

Plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose, sunkvežimiuose ir transporto priemonėse, naudojamuose transporte, žemės ūkyje sodininkyste, miškininkystėje, statyboje ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: šešių dvipusių pavarų veikimas.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t.y. patys grįžkite į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta į pasvirusią į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Padėtis 0 neutrali (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą .

1 darbo padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (antrosios angos pneumatinis slėgis), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema :

HIDRAULINĖS SISTEMOS PARAMETRAI: Jungtis:

Siurblio tiekimas (P1, P2): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1 vidinis sriegis /2''

Sekcijos ( A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6): BSP vidinis sriegis 3/8''

Serijos jungtis (N): BSP vidinis sriegis 1/2'

Slėgio diapazonas :

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų 20 l/min

200 barų esant 30 l/min.

210 barų esant 40 l/min. Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Galimybė reguliuoti patiems, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami tepalų tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

PNEUMATINĖS SISTEMOS PARAMETRAI: Jungtis:

Prievadai 1 ir 2, vidinis sriegis korpuse: BSP 1/8 '

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5–10 bar

Prekė detaliau

Kodas 15012761612331

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1/10/00/160
Produkto svoris su vienetine pakuote: 11.2 kg
