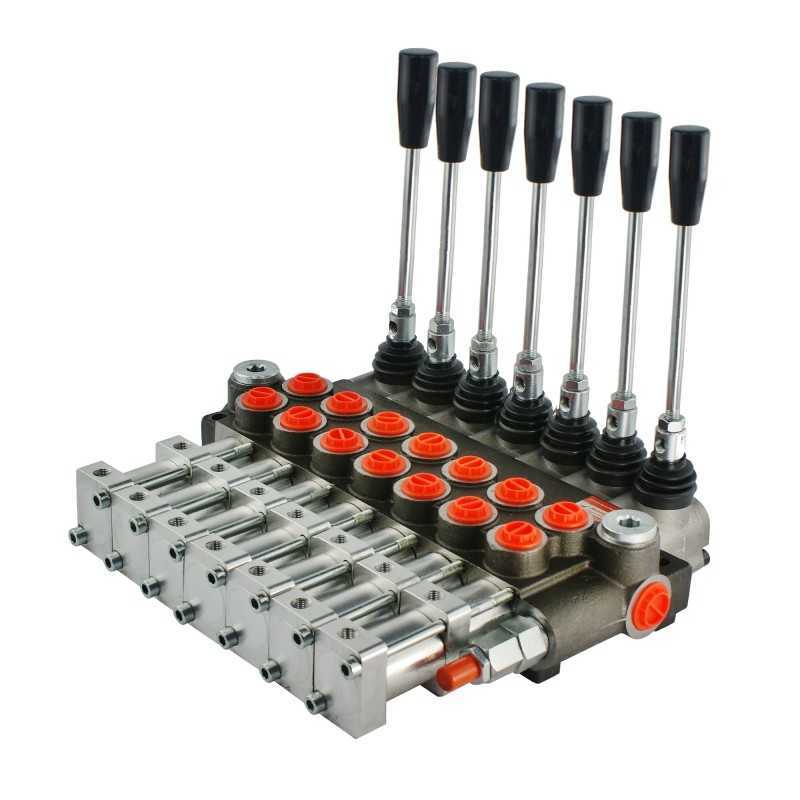

Skirstytuvas 7s 40l pneumatinis vairo badestnost

Kodas 15012761572006

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 7 SEKCIJOS P40, VALDYMAS PNEUMATINIU ARBA SVIRTAIS Gamyba:

Originalus prekės ženklo Hydrolider gaminys, gamintojo simbolis: 1.10.00.170

Taikymas:

Plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose, sunkvežimiuose ir transporto priemonėse, naudojamuose transporte, žemės ūkyje sodininkyste, miškininkystėje, statyboje ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: septynių dvipusių pavarų veikimas.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t.y. patys grįžkite į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta kampu į galą), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą .

1 darbo padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (pneumatinis slėgis antroje prievadoje), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOJE PARAMETRAI: Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2' vidinis sriegis '

Grįžimas į baką (T1, T2): BSP 1/2 vidinis sriegis''

Sekcijos (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7) : BSP 3/8" vidinis sriegis

Serijinė jungtis (N): BSP 1/2" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Baras

Maksimalus sekcijos slėgis: 300 barų

Slėgis perpildymo vožtuvo atidarymas didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 bar prie 40 l/min

Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Slėgio matuokliai – matavimo rinkiniai

Prieš pradedant, rekomenduojama patikrinti ir nustatyti atitinkamą slėgį

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 Bar.

AGRICOLA rekomenduojamos alyvos rūšys:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

PNEUMATINĖS SISTEMOS PARAMETRAI: Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5 - 10 baras

Prekė detaliau

Kodas 15012761572006

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.170
Produkto svoris su vienetine pakuote: 13 kg
