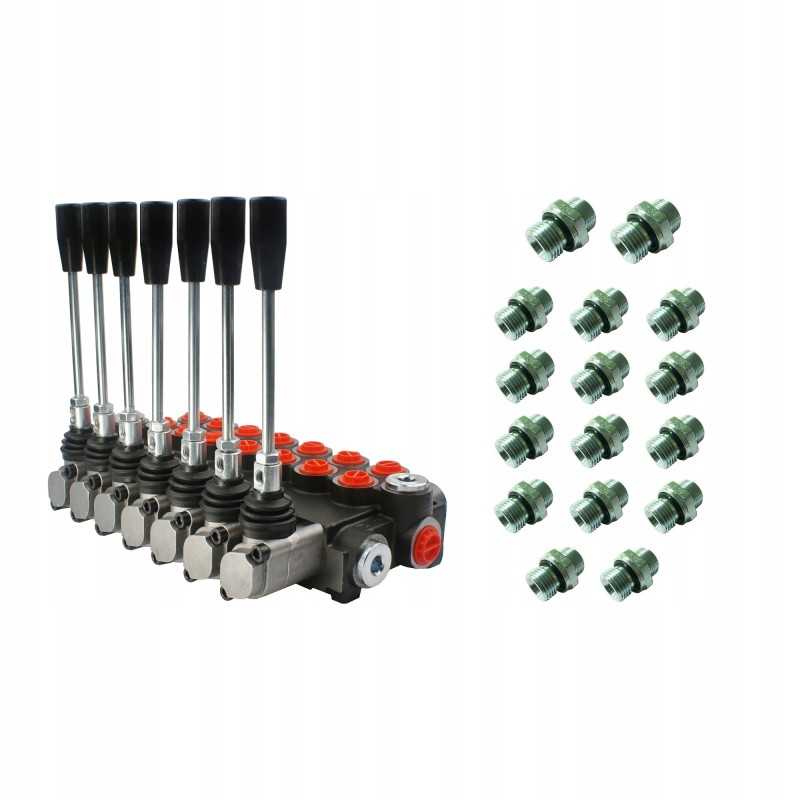

Hidraulinis skirstytuvas, 7 sekcijų, 40l jungtys

Kodas 1508525236017

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS DALYTUVAS, 7 SEKCIJOS, 40 L/min, PRISTATYMAS SU JUNGČIŲ RINKINIU Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 07P40 7xA1 GKZ1, simbolis: 1.10.00.070.3

Naudojimas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinoms, traktoriams, purkštuvams, turistams, ciklopams, HDS krautuvams, statybinėms mašinoms, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Duomenys techniniai:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: septynios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos svirtys yra trijų padėčių (1 - 0 - 2), spyruoklinės, t. y. jos grįžta į vertikalios savaime:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta kampu į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje – siūlomo kolektoriaus hidraulinė schema:

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50bar

Maksimalus slėgis sekcijose: 300bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min. 210 barų esant 40 l/min

Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant, rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas po 30 barų .

AGRICOLA rekomenduojamos alyvos rūšys:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki + 60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Jungtys su sandarikliais (sriegiais):

Maitinimas iš siurblio (P): BSP 1/2'' sriegis - M22x1,5

Grįžimas į baką (T ): BSP 1/2'' sriegis - M22x1,5

Išvadas į sekcijas (A, B): BSP 3/ 8'' - M18x1,5

Prekė detaliau

Kodas 1508525236017

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1.10.00.070.3
Produkto svoris su vienetine pakuote: 12 kg
