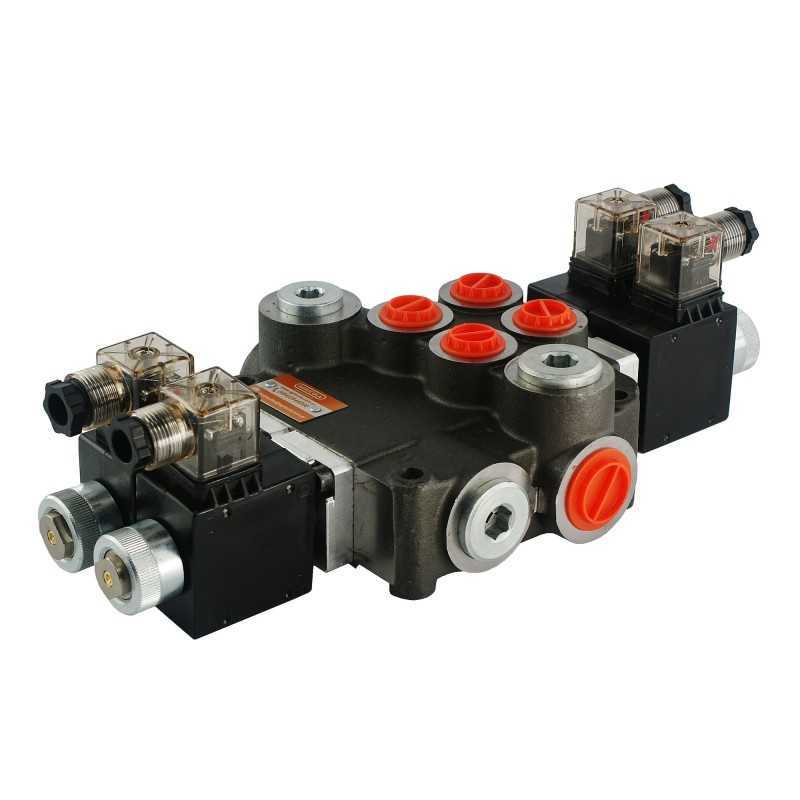

Hidraulinis skirstytuvas 2s 80l 02z80 24v ritės

Kodas 15013120018035

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinis hidraulinis skirstytuvas. Elektra paduodama 24V -gamyba:

Originalus gaminys BULTGARIA BULTGARIA, gamintojo simbolis: 02Z80 A ES3 24VDC G, simbolis: 1.10.55.020.1

Pritaikymas:

Plačiai naudojamas žemės ūkio, vaisių, miškininkystės, hidraulinėse sistemose miškininkystė, statyba ir statybinės sistemos plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kt. įrenginiai su hidrauline sistema.

Techniniai duomenys:

Elektros kištukų komplektas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: dvi dvipusio veikimo pavaros.

Galimybė nuosekliai prijungti prie esamo sistema (reikalinga slėgio įvorė).

Valdymas:

Abu slankikliai turi tris padėtis (1 - 0 - 2), spyruokliniai, t.y., atjungus maitinimą, jie patys grįžta į neutralią padėtį. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovė) nutrūksta tiekimas abiem ritėms) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tiekiamas tik pirmai ritei), pavaros stūmoklio strypas tęsiasi.

2 darbo padėtis (maitinimas tik antroji ritė), pavaros stūmoklio strypas atsitraukia.

Dešinėje skirstytuvo hidraulinė schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė .

Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Bako nugara (T1, T2): BSP 3/4" vidinis sriegis

Sekcijos (A1, A2, B1) , B2): BSP 1/2" vidinis sriegis

Serijinė jungtis (N): BSP 3/4" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Baras

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min. Tiksliam slėgio matavimui skirtus rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgį prieš pradedant.

Savarankio reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15013120018035

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.55.020.1
Produkto svoris su vienetine pakuote: 2.5 kg
