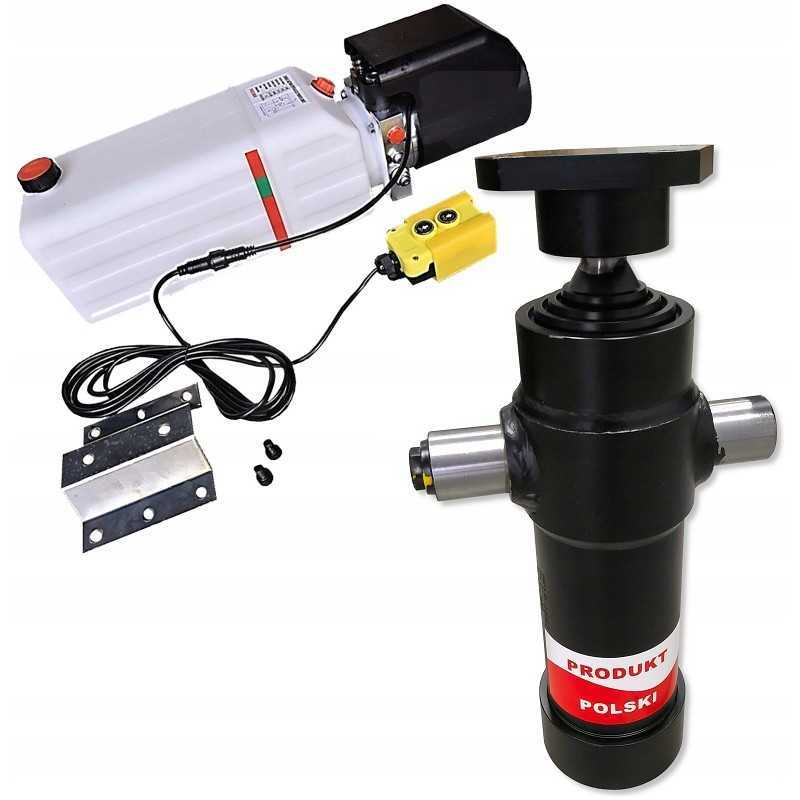

Hidraulinis cilindras, eiga 700mm, 24v 13l agregatas

Kodas 15013115797684

Aprašymas
Prekė detaliau

Aprašymas

Hidraulinis išvertimo rinkinys su siurbliu ir hidrauliniu cilindru su 700 mm eiga.SKRAW-MET KODAS: [7230]Komplektas puikiai tinka kėbulams išversti krovininiuose furgonuose, sunkvežimiuose, vilkikuose ir priekabose.

Komplektą sudaro: a hidraulinis mazgas, siurblys su 24V 2,5 kW pavara, 13l bakas, pultelis. [0273]

hidraulinis cilindras, kurio eiga 700 mm, keliamoji galia iki 5 tonų. 3 pakopų pratęsimas. [2085]

Komplekte naudojami elementai garantuoja ilgą ir patikimą hidraulinio agregato veikimą.Hidraulinis cilindras su lizdu su 700 mm eiga Gamintojas: Skraw-MetSymbol: ST-3 700-00_______________________________________________________________________________

Renkantis verta žinoti Pavarų tiekėjas Nuotraukose ir paveikslėliuose parodyta tik pavarų išorinė išvaizda. Svarbiausi elementai, kurie ilgą laiką turi įtakos pavaros kokybei ir tinkamam veikimui, yra paslėpti viduje (sustiprinti sandarikliai, sandarinimo dėžė, stūmoklio kotas ir kokybiškas vamzdis). Visos mūsų pavaros užtikrina aukščiausią šių elementų kokybę. Pasirinkę prekę iš mūsų asortimento, jūs darote gerą ir protingą pasirinkimą, o prekės atkeliauja iš Lenkijos gamyklos.

SKRAW-MET jau daugelį metų yra pavarų gamybos lyderis. Patirties dėka jame naudojami tik sustiprinti lenkiškos kilmės sandarikliai, o tai užtikrina aukščiausią kokybę rinkoje ir patikimumą ilgus metus!

Kituose mūsų aukcionuose rasite sustiprintus sandariklius kaip šios pavaros remonto komplektą.

Cilindras su pakėlimu talpa iki 5 tonų, montuojama priekabose ir automobilių pristatymo furgonuose bei specializuotose transporto priemonėse.

Hidraulinis cilindras puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams.

Galima naudoti žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Žodis apie teleskopusTeleskopinis cilindrai susideda iš kelių paeiliui besitęsiančių segmentų – chromuotų cilindrinių movų. Tai leidžia padidinti pavaros mechanizmą, palyginti su visu jos ilgiu, kai ji sulankstyta. Teleskopai yra vieno veikimo pavaros. Prailginimas prasideda tiekiant hidraulinę alyvą esant slėgiui. Pavaros grįžimą sukelia skirstytuvo veikimas, kuris išleidžia slėgį iš sistemos – kritimas įvyksta dėl gravitacijos, dažniausiai veikiant apkrovos dėžės svoriui.Kad būtų išvengta įvorės apsaugos pažeidimų, kuriuos sukelia per didelis slėgis maksimaliame pavaros ištiesime, reikia naudoti apsauginį įtaisą (lyną, hidraulinį ar elektrinį uždarymo vožtuvą).

Konstrukcijos centre esanti gerai parinkta pavara užtikrina apkrovos pasvirimo kampą dėžė tarp 40 ir 45 laipsnių.

Priklausomai nuo vežamų krovinių tipo, šį kampą galite pasirinkti patys – gali būti naudinga žemiau esanti lentelė:

TELESKOPINIS VAIDUVŲ PASIRINKIMO LENTELĖ (REIKALINGA PRIEKABA PAKREITI Į NORMĄKAM KAMPU°) DP - atstumas tarp cilindro tvirtinimo ir priekabos vyrių [mm] (DP = 1/2 S)

a° - priekabos kėbulo pasvirimo kampas

C - pavaros eiga mm

S = DP *2

Techninės specifikacijos: 3- pakopos pavara Pavara montuojama ant tvirtinimo kaiščių fi 40 mm

Sulankstytos pavaros ilgis: 395 mm

Stūmoklio eiga: 700 mm

Bendras pavaros ilgis po išskleidimo: 1095 mm

Pavaros skersmuo: 95 mm

Išėjimas į prievadus: M22x1,5

Maksimalus greitis stūmoklio strypas: 0,5 m/s

Pradinis slėgis: 0,5 MPa

Maksimalus darbinis slėgis: 160 bar

Alyvos poreikis: 2,5 L

Leidžiama aplinkos temperatūra -40 iki +60 ℃

Leistina alyvos temperatūra -15 iki +80 ℃

Įvorės tipas: srieginis įsukamas į vamzdį

Stūmoklio kotas: chromuotas

Skysčio tipas: mineralinės alyvos pagrindu pagaminta hidraulinė alyva

FI 45 mm lizdas hidraulinei pavarai SKRAW-MET KODAS: [1515] Lizdas skirtas pavaroms, naudojamoms priekabose, automobiliuose, priekabos, mašinos žemės ūkio, su savivarčiu.

Galima naudoti žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiai suprantamoje pramonėje.

Techninės specifikacijos: Lizdas rutuliui, kurio skersmuo 45 mm

Lizdas turi 4 skylutes fi 11 mm

Lizdų aukštis 43 mm

atstumas tarp skylių 69 mm

Tvirtinama dviem guoliais ir segerio žiedu.

Lizdas suteptas kalamitka.

Hidraulinis blokas. Maitinimas: 24 V. 2,5 kW. Į bloką įeina: siurblys, elektros variklis, jungiamoji plokštė, bakas ir valdymo nuotolinio valdymo pultas.

Įrenginys taip pat turi plastikinį variklio ir montavimo komplekto dangtelį.

Prijungimo schema pridedama prie kiekvieno įrenginio.

Įrenginys sukomplektuotas, paruoštas darbui, tiesiog prijunkite laidus ir pripildykite alyvos.

Hidraulinis agregatas puikiai tinka elektra varomoms mašinoms ir įrenginiams.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Pritaikytas dirbti iškraunant krovinių dėžę priekabose, savivarčiuose, hidropaketuose. , rasos, keltuvai, krovimo platformos, automobilių keltuvai, kranai, žemės ūkio ir pramonės mašinos.

Leidžia valdyti vienpusio veikimo pavarą.

Slėgio įtakoje pavara išsitraukia ir atsitraukia, naudodama gravitacines jėgas ir keliamą svorį.

Techninė Specifikacijos: Variklio galia: 2,5 kW

Elektros įtampa: 24 V DC

Alyvos bako talpa: 13 L

Maksimalus darbinis slėgis: 180 barų

Vidinio sriegio jungtis: 3/8'

Ženklų legenda: + Maitinimas (teigiamas potencialas), prijungtas tiesiai prie akumuliatoriaus

- Maitinimo šaltinis (neigiamas potencialas), prijungtas tiesiai prie akumuliatoriaus

A - prijungimo prievadas (G3/8')

B - kritimo greičio reguliavimas

C - alyvos slėgio reguliavimas

Prekė detaliau

Kodas 15013115797684

Būklė Nauja

Charakteristikos

Gamintojas: Other (SM)
Detalės numeris: 7SE230.700.24V
