Cetop 3 ng6 2s 24v ha 2xe hidroliderio skirstytuvas

Kodas 15012767432414

Aprašymas
Prekė detaliau

Aprašymas

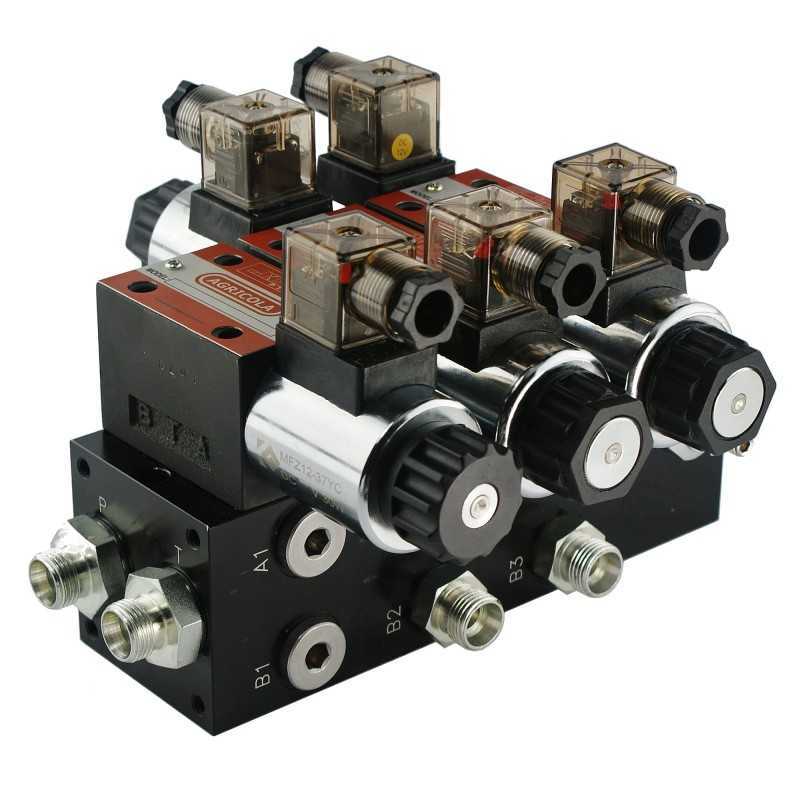

HIDRAULINIS SKIRSTYTUVAS 2 SEC CETOP 03 NG6 ELEKTROS VALDYMAS 24VPGamyba:

Originalus Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.65.020

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės ir platinimo, platinimo, statybos pramonėje. yra pritaikyta įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, tureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Platintojas turi paleidimo sekciją, kuri atleidžia siurblį, ir dvi darbines dalis.

Komplektą sudaro jungčių rinkinys su M18x1,5 išėjimu ir 24 nuolatinės srovės elektros kištukų rinkinys su šviesos diodais.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Medžiaga:

Dverterio korpusas ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną pradinę ir dvi darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (tiekimo srovė į ritę atidaryta) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (tiekimo srovė abiem ritėms nutraukta) stovi pavaros stūmoklio strypas - alyva eina į perpildymą .

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje yra hidraulinės schemos , iš viršaus paleidimo sekcijos diagrama, o žemiau darbo sekcijų diagrama:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas ( vidiniai sriegiai korpuse):

Tiekimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžimas į baką (T): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuoti , pilnas apsisukimo keitimas 30 Bar

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiškesnė alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu !!!

Agricola rinkiniai sukurti taip, kad juos būtų galima lengvai surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Kodas 15012767432414

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.020
