Skirstytuvas hydr 2s 80l 6022 l 1m badestnost

Kodas 15014275461029

Aprašymas
Prekė detaliau

Aprašymas

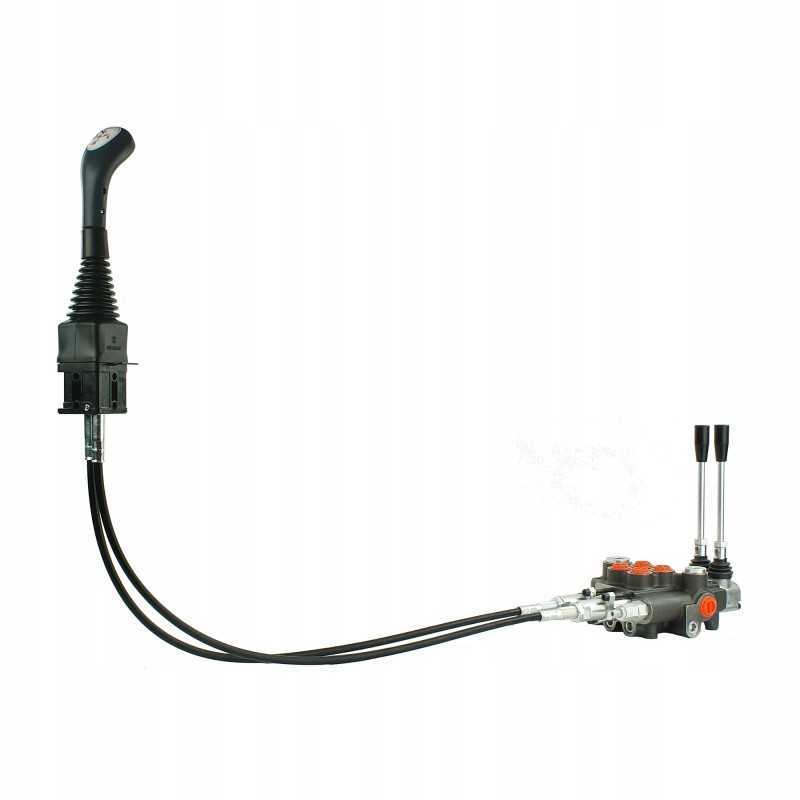

Hidraulinis skirstytuvas 2 sekcija 80l/min

Su alternatyviu valdymu

Komplekte su 1m ir vairasvirte su 2 mygtukais

Gamyba:

Rajonas: Badestnost, Simbolis: 1.10.35.020

Nuorodos: hidrolideris, simbolis: 1.20.00.001.1

Vairasvirtė: JOYSTYCK Indemar, simbolis: 1.15.00.002

Taikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, vaisininkystės, miškininkystės, statybų, pramoninės mašinos, traktoriai, purkštuvai, turistinės mašinos, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti įrenginiai valdomi hidrauliškai.

Naudojamas visur, kur saugumo sumetimais, geresnio valdymo komforto ir būtinybės palaikyti švarą, skirstytuvą būtina įrengti už salono ribų. Kabinoje lieka tik valdymo blokas (šiuo atveju kabeliai ir vairasvirtė), o svirtys, esančios šalia skirstytuvo, leidžia alternatyviai valdyti hidraulinę sistemą. Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

HIDRAULINIS SKIRSTYTUVASTechniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80L/min

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 bar

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui: 180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min

Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Manometrai - matavimo rinkiniai

Savarankio reguliavimo galimybė, pilnas vožtuvo apsisukimas pasikeičia 30 bar

Sujungimas:

Vidiniai sriegiai. korpuse: padavimas: 1/2'', grįžtamasis: 3/4'', sekcijos: 1/2''

Kabelio vamzdžio vidinis sriegis: M16x1,5

Vidinis slankiklio antgalio sriegis: M6x1,5

Alyvos tipas ir temperatūra :

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusiai arba dvipusiai cilindrai, taip pat hidrauliniai varikliai abiem kryptimis.

3 padėčių slankikliai (1 - 0 - 2), spyruokliniai, t. y. jie grįžta į neutralią padėtį atleidus svirtį.

Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys atleidžiamas.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

JOYSTICK VALDYMAS SKYRIUS PLATINTOJE Techniniai duomenys:

Vairasvirtės sujungimo sistema su laidais: rutulinio tipo

Korpuso medžiaga: patvarus plastikas

Pirmosios dalies valdymas: rankenos judėjimas į kairę-dešinę

Antrosios sekcijos valdymas: rankenos priekinės dalies judėjimas - nugarėlė

Elektrinių mygtukų skaičius: 2

Svirties judesio užraktas: TAIP

KABELAI, JUNGIAMI VARUSTIKLĘ SU SKIRSTYTUVIU Valdymo kabelių ilgis: 1000 mm

Laido šarvų medžiaga: plastikas

Apkabų ir galų linijų medžiaga: cinkuotas plienas

Prekė detaliau

Kodas 15014275461029

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.35.021.3
Produkto svoris su vienetine pakuote: 8.662 kg
