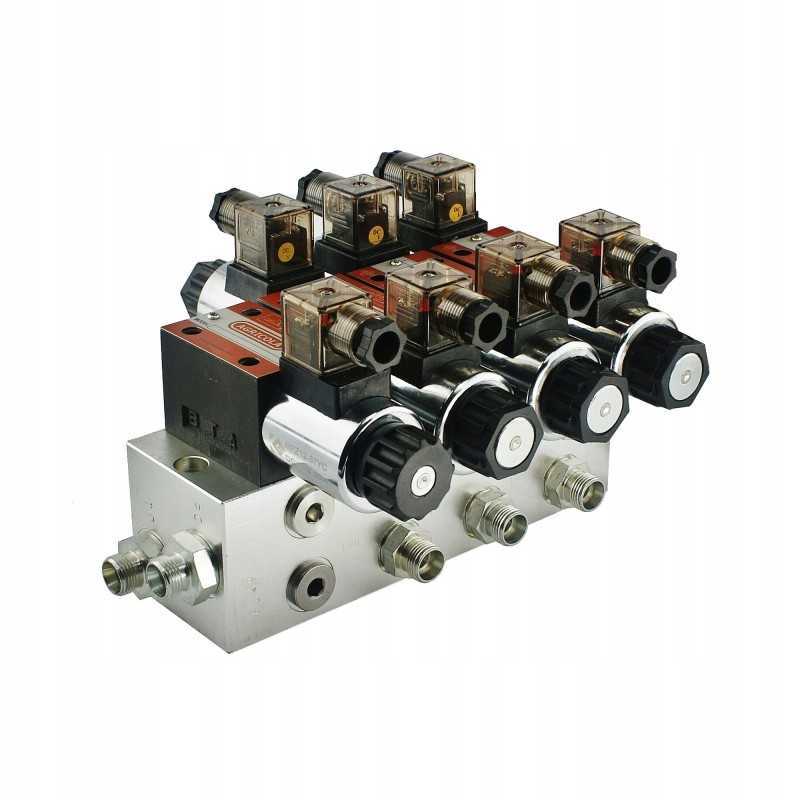

Cetop ng6 3s 12v ha 3xe hidroliderio skirstytuvas

Kodas 15012766662418

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS SKIRSTYTUVAS 3 SEC CETOP 03 NG6 ELEKTROS VALDYMAS 12V Gamyba:

Hidrolideris, gamintojo simbolis: 1.10.60.030

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Distributorius pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro jungčių komplektas su M18x1,5 išėjimu ir 12 nuolatinės srovės elektros kištukų komplektas su šviesos diodais.

Rekomenduojamas alyvos srautas sistemoje: 0 - 60 l/ min.

Valdymo pavyzdys: trys šoninio veikimo 2 pavaros.

Medžiaga:

Skirstytuvo korpusas ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną pradinę ir tris darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovės tiekimas į ritę nutrauktas), neįmanoma gauti spaudimas darbinėms sekcijoms.

1 darbo padėtis (produkto tiekimas į ritę atidarytas) – galimybė gauti spaudimą darbinėms sekcijoms.

Darbinės sekcijos slankiklis, trijų padėčių (1 - 0 - 2), spyruoklinis, t.y. grįžta į neutrali padėtis savaime atjungus maitinimą.

Slankiklio veikimo principas :

Padėtis 0 neutrali (srovės tiekimas abiem ritėms nutrauktas), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (produkto srautas tik į pirmą ritę), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (produkto srautas tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje hidraulinės diagramos, iš viršaus pradinės sekcijos diagrama, o apačioje - darbinių sekcijų diagrama:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Kištukai elektros turi diodus, kurie užsidega, kai į ritę patenka srovė.

----------------------- ------------ -------------------------------------- ------------ -----------

Jungtis (vidiniai sriegiai korpuse):

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grįžimas į baką (T): BSP 1/2 vidinis sriegis ''

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 3/8 vidinis sriegis''

-------- --------------- ------------------------------------ --------------- -----------------------

Slėgio diapazonas :

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Galimybė savarankiškai reguliuotis, visiškai pakeisti 30 barų.

------- ------------------- -------------------------------- ------------------- ---------------------

Alyva AGRICOLA rekomenduojami tipai:

Skiedesnė, kokybiškesnė alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva : FUCHS AGROFARM HYDRATEC HVI 46

-------------------- ------------------------------------- -------------- ------------------------------------ --

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Agricola rinkiniai buvo sukurti taip, kad galėtumėte juos lengvai surinkti patys. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Kodas 15012766662418

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.60.030
Produkto svoris su vienetine pakuote: 2.5 kg
