Cetop ng6 3s 24v ha 3xe hidroliderio skirstytuvas

Kodas 15012767433057

Aprašymas
Prekė detaliau

Aprašymas

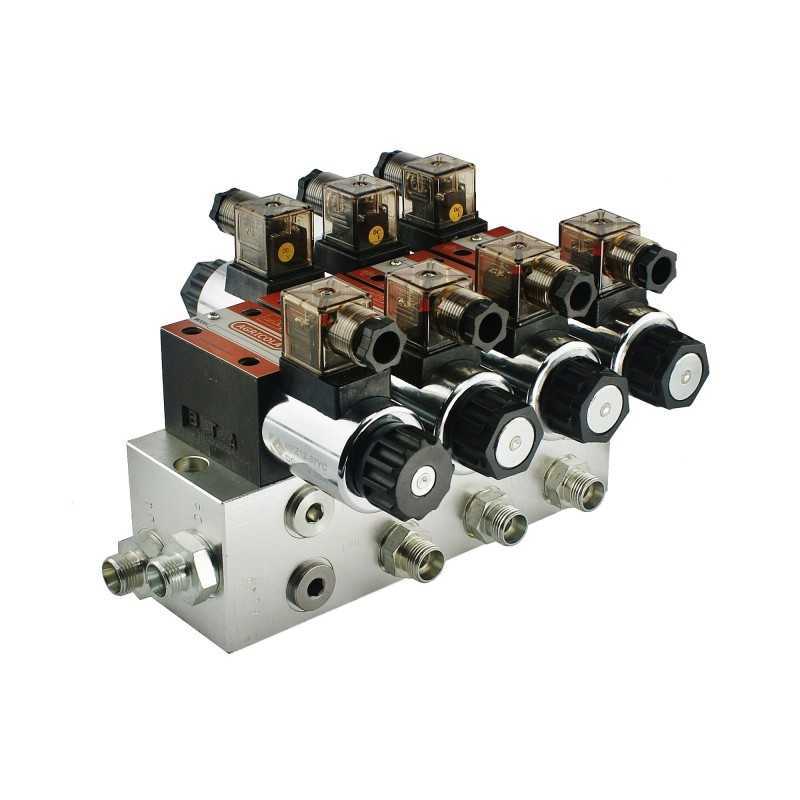

HIDRAULINIS SKIRSTYtuvas 3 SEC CETOP 03 NG6 ELEKTROS VALDYMAS 24V Gamyba:

Hidrolideris, gamintojo simbolis: 1.10.65.030

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Diskirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplektą sudaro jungčių rinkinys su M18x1,5 išėjimu ir 24 nuolatinės srovės elektros kištukų rinkinys su šviesos diodais.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys : trys dvigubo veikimo pavaros.

Medžiaga :

Skirstytuvo korpusas ir plieniniai slankikliai, plastikiniai elektros kištukai ir priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną pradinę ir tris darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovės tiekimas į ritę nutrauktas), neįmanoma gauti spaudimas darbinėms sekcijoms.

1 darbo padėtis (produkto tiekimas į ritę yra atidarytas), todėl galima pasiekti spaudimą darbinėms sekcijoms.

Darbinės dalies slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. grįžta atgal į neutralią padėtį, atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (maitinimas abiem ritėms nutrauktas) stovi pavaros stūmoklio strypas - alyva eina į perpildymas.

1 darbo padėtis (produkto srautas tik į pirmą ritę), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (produktas teka tik į antrą ritę), pavaros stūmoklio strypas atsitraukia.

Dešinėje hidraulinės schemos, iš viršaus pradinės sekcijos diagrama, o apačioje - darbinių sekcijų schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

------------------------ ------------ -------------------------------------- ------------ ---------

Jungtis (vidiniai sriegiai korpuse):

Tiekimas iš siurblio (P): BSP 1/2'' vidinis sriegis

Grąžinimas prie bako (T): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 3/8'' vidinis sriegis

---------- --------------- ------------------------------------ --------------- --------------------

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50bar

Maksimalus sekcijos slėgis: 300bar

Perpildymo vožtuvas gamykloje nustatytas į 175bar

Galimybė savarankiškai reguliuotis, visiškai pakeisti 30bar.

----------------------- -------------- ------------------------------------- -------------- ----------

AGRICOLA rekomenduojamos alyvos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

------------ ----------------------------------- ---------------- ----------------------------------

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Svarbu!!!

Agricola rinkiniai sukurti taip, kad juos būtų lengva surinkti pats. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Kodas 15012767433057

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.030
Produkto svoris su vienetine pakuote: 2.5 kg
