Cetop ng6 4s 12v ha 4xe hidroliderio skirstytuvas

Kodas 15012766662942

Aprašymas
Prekė detaliau

Aprašymas

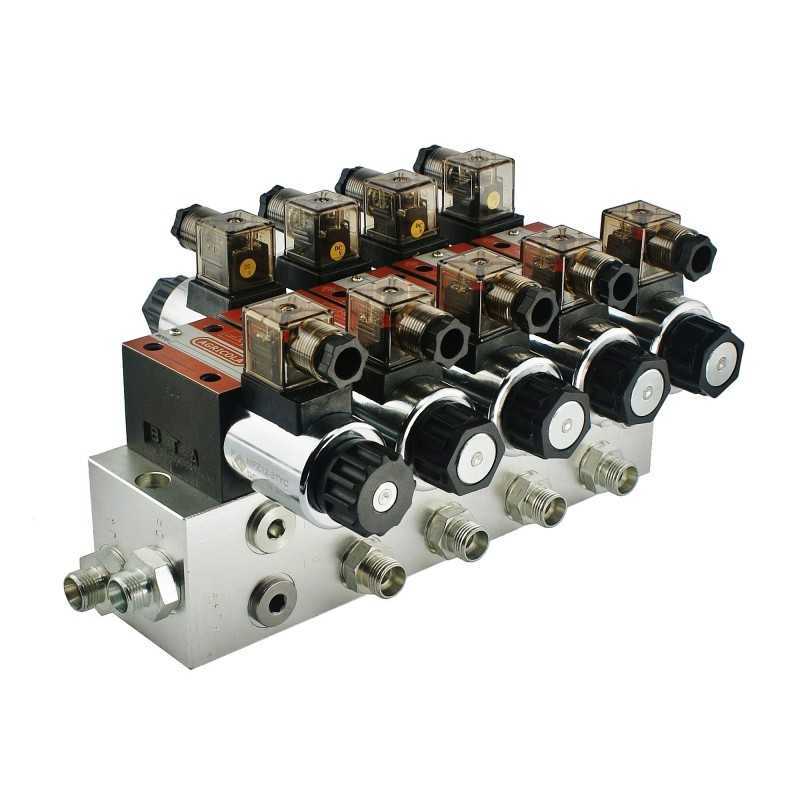

HIDRAULINIS SKIRSTYTUVAS 4 SEC CETOP 03 NG6 ELEKTRIKAI VALDYMAS 12V Gamyba:

Originalus prekės ženklo Hydrolider produktas, gamintojo simbolis: 1.10.60.040

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamose hidraulinėse sistemose. platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

komplekte yra jungčių komplektas su išėjimu M18x1,5 ir 12 nuolatinės srovės elektros kištukų komplektas su šviesos diodais.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: keturios dvigubo veikimo pavaros .

Medžiaga:

Skirstytuvo korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną paleidimo sekciją ir keturias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (tiekimo srovė į ritę atidaryta) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (tiekimo srovė abiem ritėms nutraukta) stovi pavaros stūmoklio strypas - alyva eina į perpildymą .

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje yra hidraulinės schemos , iš viršaus paleidimo sekcijos schema ir žemiau darbo sekcijų diagrama:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Elektros kištukai turi diodus, kurie įsižiebia, kai į ritę tiekiama srovė.

Prijungimas ( vidiniai sriegiai korpuse):

Siurblio tiekimas (P): BSP 1/2" vidinis sriegis

Grįžimas į baką (T): BSP 1/2" vidinis sriegis

Sekcijos (A1, A2, A3, A4, B1 , B2, B3, B4): BSP 3/8 colių vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 barais

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Svarbu !!!

Agricola rinkiniai buvo sukurti taip, kad juos būtų lengva surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Kodas 15012766662942

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.60.040
