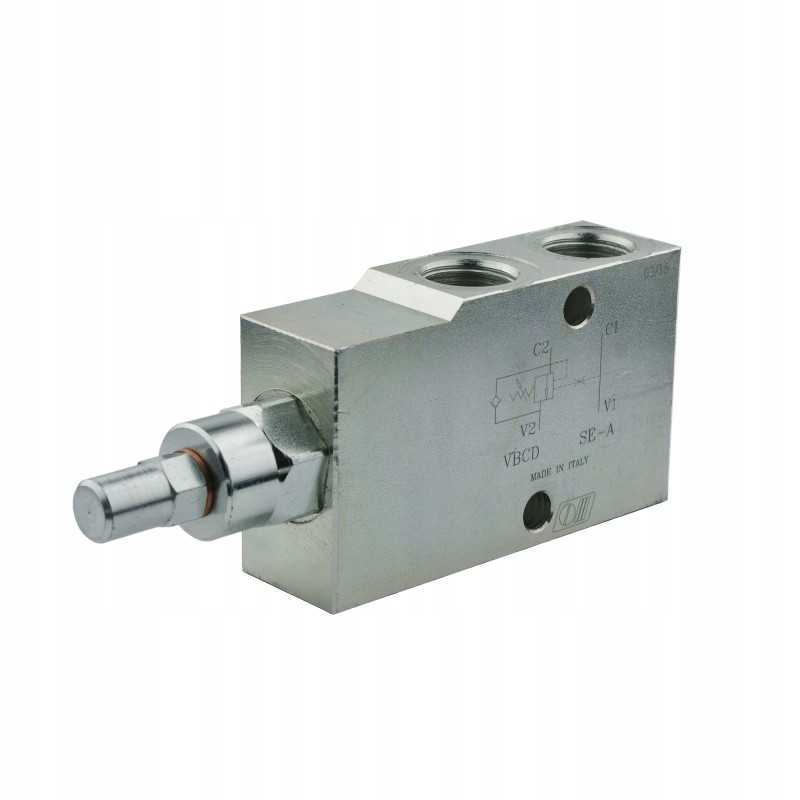

HIDRAULINIS VOŽTUVAS OVERCENTRE 'UŽRAKTA' VBCD 3/8' SE-ADO DVIVEIKIS CILINDRAS Gamyba:
Originalus itališkas prekės ženklo Oleodinamica Marchesini gaminys, simbolis: VBCD 3/8' SE-A, 1.35.18.010
Taikymas:
Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.
Veikimo principas:
„Overcenter“ vožtuvas yra tipinio pavaros užrakto (VBPSE) ir perpildymo vožtuvo (VMP) derinys. Jis naudojamas blokuoti pavaros stūmoklio koto judėjimą viena kryptimi. Pavaros judėjimas priešinga kryptimi nėra apsaugotas. Jis užtikrina stūmoklio strypo padėties stabilizavimą, kai mes nevaldome skirstytuvo, o pavarą veikia didelės jėgos.
Vostuvo užraktas nustoja veikti, kai pradedame valdyti hidraulinį skirstytuvą arba kai pavarą veikiančios jėgos yra per didelės ir , vadinasi, vožtuve nustatytas slėgis.
Ventuvas gali būti naudojamas kaip stabdys ir blokuoti hidraulinio variklio sukimąsi. Nustojus valdyti variklį, vožtuvas, nepažeisdamas variklio ir skirstytuvo, palaipsniui stabdys variklį ir apsaugo nuo laisvo sukimosi. Vožtuvas gali stabdyti ir užtikrinti tik vieną sukimosi kryptį.
Prijungimas:
Prijunkite V1 ir V2 prie tiekimo linijų, pvz., hidraulinio skirstytuvo sekcijų. Prijunkite C1 ir C2 prie imtuvo, pvz., dvigubo veikimo pavaros.
Srautas iš V2 į C2 yra visiškai užblokuotas, kai nėra slėgio V1 ir V2. Srauto iš V2 į C2 atsidaro, kai spaudžiamas V1 arba V2.
Techniniai duomenys:
Maksimalus srautas: 40 l/min
Hidraulinių angų skaičius korpuse: 4
Korpuso vidinės sriegiai: 3/8" [BSP]
Korpuso medžiaga: cinkuotas plienas
Didžiausias leistinas slėgis: 350 barų
Standartinis perpildymo vožtuvo nustatymas: 320 barų
Svoris: 1,256 kg
Temperatūros diapazonas ir alyvos tipas:
Leidžiama aplinkos temperatūra: -40 C iki +60 C
Leidžiama alyvos temperatūra: nuo -15 C iki +80 C
Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu
VBCD SE-A vožtuvo hidraulinė schema (nuotrauka):
