Vaizdo įrašas, kaip valdiklis veikia

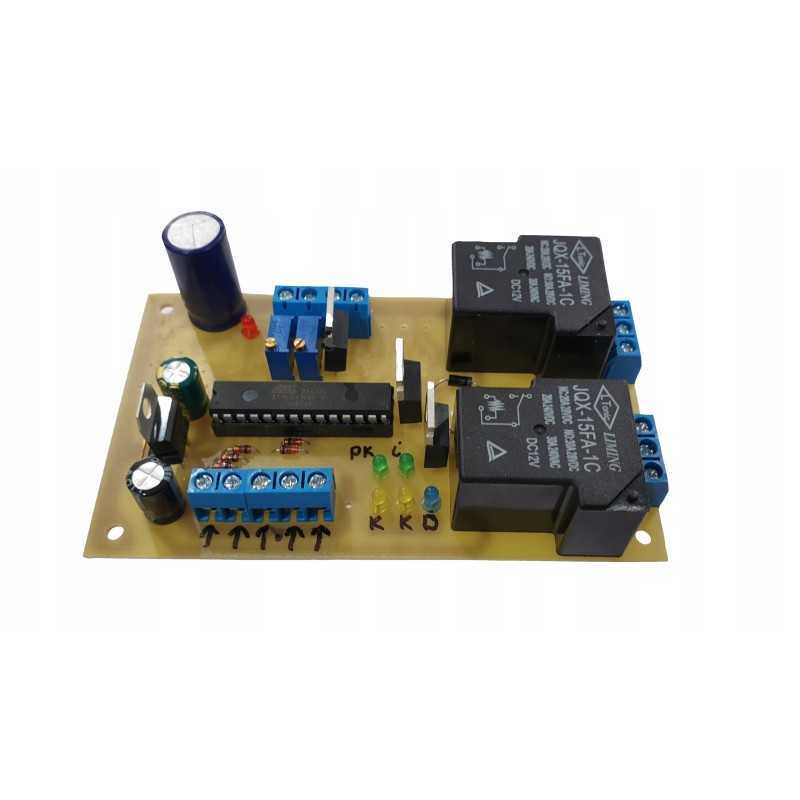

D variklio valdiklis 12V DC maitinimo šaltinis (24V DC parinktis)
2 įėjimai iš eigos jungiklių - +12V taikymas (mechaniniai arba elektroniniai PNP eigos jungikliai)
2 impulsai valdymo įėjimai - atidarymas/uždarymas - +12V taikymas iš mygtuko, radijo linijos arba WiFi imtuvo
1 įėjimas Vartams būdinga optinė barjera - nebūtina, tačiau rekomenduojama saugumo sumetimais
2 relės (1x NONC iki 20A) poliškumo keitimas variklio darbui
2 x Darbo laiko reguliavimo potenciometro relės, kai nėra sumontuoti ribiniai jungikliai arba kaip apsauga nuo laiko
1 išėjimas (+ / - ) 12V LED signalinei lempai iki 10 W
.
Sistemos veikimo principas:
Prijungus maitinimas, sistema paruošta
Paspaudus trumpą impulsą į atidarymo arba uždarymo jungtį, suaktyvinama relė ir veikiantis variklis, skirtas ribiniam jungikliui nuskaityti arba įjungti laikmatį
.
dabartinėje pagrindinės plokštės versijoje yra 5 spalvingi šviesos diodai, informuojantys apie sistemos veikimas
- 1 šviesos diodas yra relių veikimas
- 2 šviesos diodai yra ribinių jungiklių veikimas
- 1 šviesos diodas yra optinės baterijos impulsas
- 1 šviesos diodas signalizuoja apie trumpo valdymo impulso taikymą Atidarymas - Uždarymas
- 1 raudonas šviesos diodas maitina procesoriaus dalį
======================================= == ====================================
.
12V nuolatinės srovės maitinimo šaltinis (nemaitinkite automobilinis lygintuvas) - 24V variantas +20 PLN (nuotraukos aukcione)
Reikalingi ribiniai jungikliai su NO kontaktais - t.y. C ir NO (paprastai atviri)
