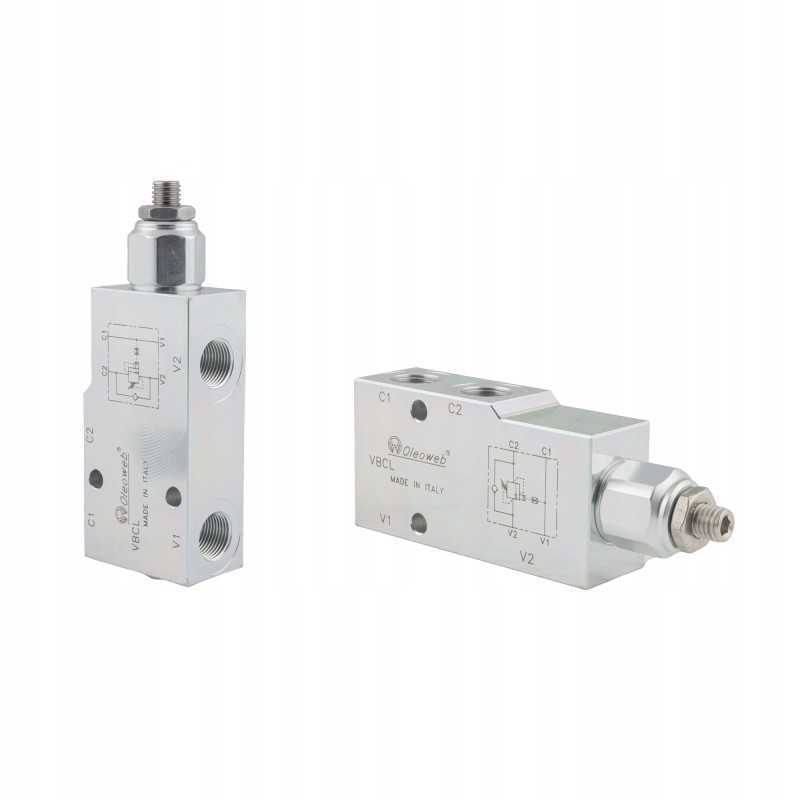

KONTRABASININĖS HIDRAULINĖS VOŽTUVAS 'LOCK' VBCL 3/8' DVIVEIKIO VEIKLIO CILINDRUI Gamyba:
Originalus prekės ženklo Hydrolider gaminys, simbolis: 1.35.18.210
Taikymas:
Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos hidraulinėse sistemose suprantama pramonė.
Veikimo principas:
Atsvarinis vožtuvas yra tipinio pavaros užrakto (VBPSE) ir perpildymo vožtuvo (VMP) derinys. Jis naudojamas blokuoti pavaros stūmoklio koto judėjimą viena kryptimi. Pavaros judėjimas priešinga kryptimi nėra apsaugotas. Jis užtikrina stūmoklio strypo padėties stabilizavimą, kai mes nevaldome skirstytuvo, o pavarą veikia didelės jėgos.
Vostuvo užraktas nustoja veikti, kai pradedame valdyti hidraulinį skirstytuvą arba kai pavarą veikiančios jėgos yra per didelės ir , todėl viršijamas vožtuve nustatytas slėgis
Ypač rekomenduojamas labai apkrautoms pavaroms, kurios sukuria priešslėgį vožtuvo link ir veikia nuosekliai su dideliu judesių skaičiumi. Rekomenduojama naudoti, kai OVERCENTER vožtuvai neveikia tinkamai, pvz., dėl jų šokinėja pavara. Vožtuvas gali būti naudojamas kaip stabdys ir blokuoja hidraulinio variklio sukimąsi. Nustojus valdyti variklį, vožtuvas, nepažeisdamas variklio ir skirstytuvo, palaipsniui stabdys variklį ir apsaugo nuo laisvo sukimosi. Vožtuvas gali stabdyti ir užtikrinti tik vieną sukimosi kryptį.
Prijungimas:
Prijunkite V1 ir V2 prie tiekimo linijų, pvz., hidraulinio skirstytuvo sekcijų. Prijunkite C1 ir C2 prie imtuvo, pvz., dvigubo veikimo pavaros.
Srautas iš V2 į C2 yra visiškai užblokuotas, kai nėra slėgio V1 ir V2. Srautas nuo V2 iki C2 atsidaro, kai spaudžiamas V1 arba V2.
Techniniai duomenys:
Maksimalus srautas: 40L/min
Hidraulinių angų skaičius korpuse: 4
Korpuso vidinės sriegiai: 3/8'' [ BSP]
Korpuso medžiaga: cinkuotas plienas
Didžiausias leistinas slėgis: 350 barų
Standartinis perpildymo vožtuvo nustatymas: 350 barų
Svoris: 0,92 kg
Temperatūros diapazonas ir alyvos tipas:
Leidžiama aplinkos temperatūra: -20 C iki +50 C
Leidžiama alyvos temperatūra: -20 C iki +80 C
Alyvos tipas: Mineralinės alyvos pagrindu pagaminta hidraulinė alyva
VBCL vožtuvo hidraulinė schema (nuotrauka):
