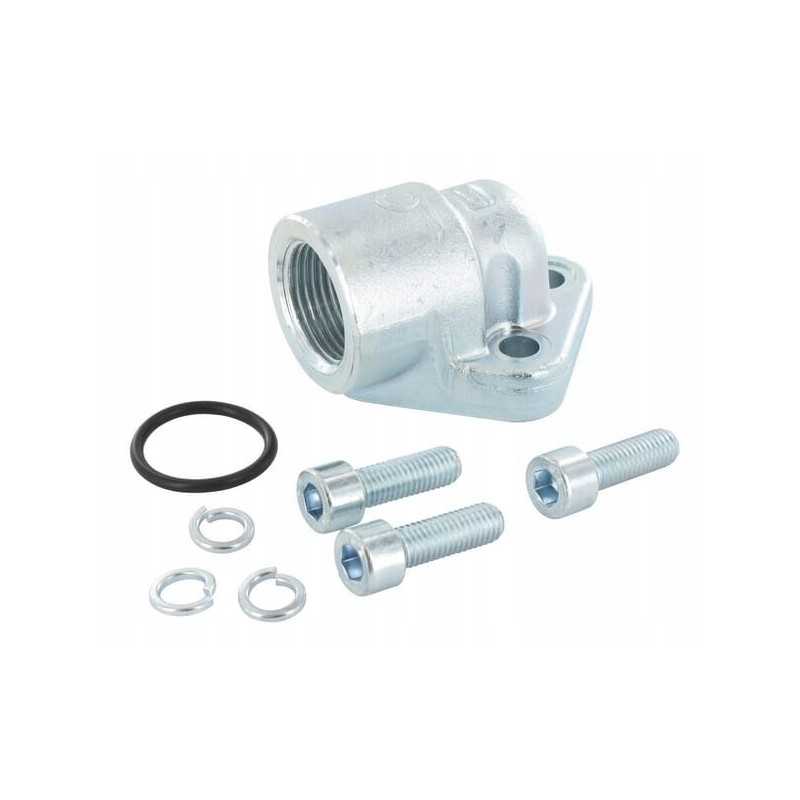

Flanšinė jungtis, FG G1' - 51mm Parametrai
Dalies numeris: 3G16
Vienetas: gabalas
Gamintojas: OMT
: M10 x 20
Skylės skersmuo [D]: 25 mm
C: 76 mm
Varžto perimetro skersmuo [A]: 51 mm
G [BSP]: 26 mm
Aukštis [B]: 50 mm
Skylės skersmuo: 51 mm
Atstumas tarp skylių: 51 mm
I: 51 mm
Medžiaga: ketus
Maksimalus darbinis slėgis: 300 BAR
Varžtų skaičius: 3
Savaime užsisandarinęs žiedas: 29,75 x 3,53
O-žiedo dydis: 31,42 x 2,62 mm
Sriegis [BSP] [P]: 1 BSP
Techninė informacija
- Su O žiedu ir varžtais Atstumas, vidurinė skylė iki viršaus [F]
48mm
