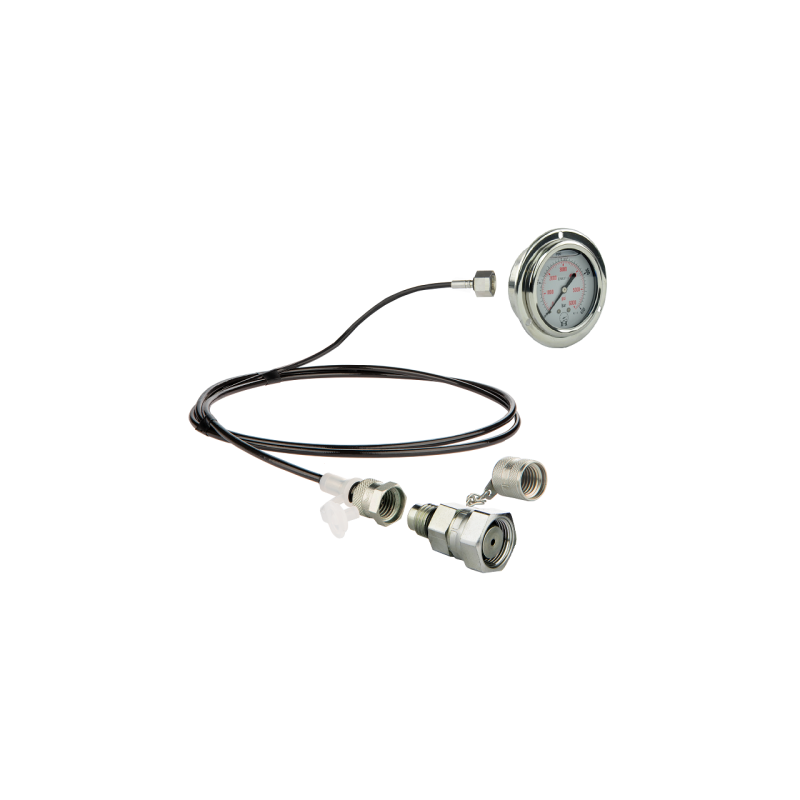

Serviso rinkinys alyvos slėgiui matuoti ir hidraulinės sistemos diagnostikai. 400 barų slėgio matuoklis + 1000 mm žarna su DKOL

Kodas 1.52.00.804.17.4000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MATAVIMO RINKINYS SU 400 BARŲ SLĖGIO MANOMETU
SU 1 M ŽARNA IR DKOL M22x1,5 SERVISO JUNGTIMI

Simbolis: 1.52.00.804.17.400 Dalies gamintojas: „Hydrolider“ Pritaikymas:
Šis rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Flanšinis manometras tinka montuoti į skylę prietaisų skydelyje arba aptarnavimo dėžutėje. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Jis sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai visam laikui likti vietoje, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas.

Sriegis, jungiantis manometrą prie žarnos:
G1/4" su priekiniu sandarikliu

Sriegis, jungiantis žarną prie aptarnavimo angos:
M16x2 (MINIPRESS sistema)

Prijungimo sriegis įrenginio korpuso pusėje:
DKOL M22x1,5 vidinis sriegis
Ciferblato skersmuo:
63 mm
Ciferblato skersmuo su flanšu:
84 mm
Rekomenduojama skylė skydelyje:
65 mm
Matavimo diapazonas:
0–400 barų
Tikslumo klasė:
1,6

Užpildas:
glicerinas
Žarnos prijungimo vieta:
gale
Žarnos ilgis:
1000 mm
Išorinis / vidinis žarnos skersmuo:
5 mm / 2,2 mm
Minimalus lenkimo spindulys:
20 mm
Maksimalus slėgis:
630 barų
Plūžimo slėgis:
1890 barų
Darbinė temperatūra:
-40 °C iki +100 °C
Šerdies medžiaga:
termoplastinis poliesteris
Pintinė medžiaga:
aramidinis pluoštas (Kevlaras)
Dangos medžiaga:
dilimui atsparus poliuretanas
Jungiamoji medžiaga: nerūdijantis plienas

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.52.00.804.17.4000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.52.00.804.17.400

Specifinė nuoroda

MPN: 1.52.00.804.17.400
