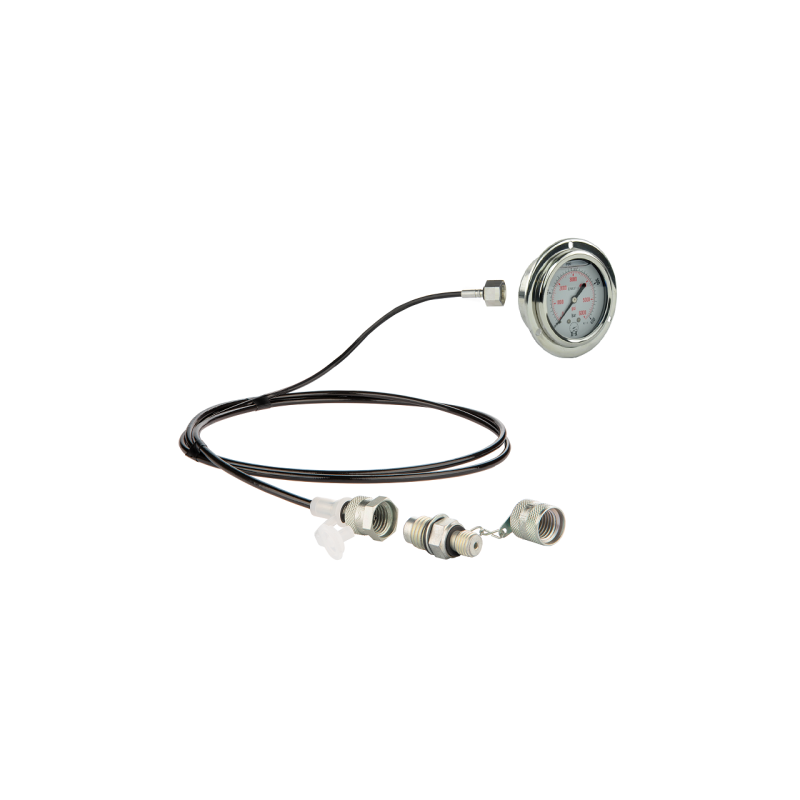

MATAVIMO RINKINYS SU 400 BARŲ SLĖGIO MANOMETRIU SU 1 M ŽARNA IR ED G1/4" SERVISO JUNGTIMI
Simbolis: 1.52.00.804.14.400 Dalies gamintojas: Hydrolider Pritaikymas: Rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Manometras su flanšu pritaikytas montuoti skylėje skydelyje arba aptarnavimo dėžutėje. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Ji sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai visam laikui išlikti savo vietoje, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas.
Sriegis, jungiantis manometrą su žarna: G1/4" su priekiniu sandarikliu
Sriegis, jungiantis žarną su aptarnavimo anga: M16x2 (MINIPRESS sistema)
Jungties sriegis iš įrenginio korpuso pusės: G1/4" išorinis sriegis su ED sandarikliu Ciferblato skersmuo: 63 mm Ciferblato skersmuo su flanšu: 84 mm Rekomenduojama skylė skydelyje: 65 mm Matavimo diapazonas: 0–400 barų Tikslumo klasė: 1,6 Užpildas: glicerinas Kabelio jungties vieta: gale Kabelio ilgis: 1000 mm Kabelio išorinis / vidinis skersmuo: 5 mm / 2,2 mm Minimalus lenkimo spindulys: 20 mm Maksimalus slėgis: 630 barų Plyšimo slėgis: 1890 barų Darbinė temperatūra: nuo -40 °C iki +100 °C Šerdies medžiaga: termoplastinis poliesteris Pintinė medžiaga: aramidinis pluoštas (Kevlaras) Dangos medžiaga: atsparus dilimui poliuretanas Jungties medžiaga: nerūdijantis plienas
