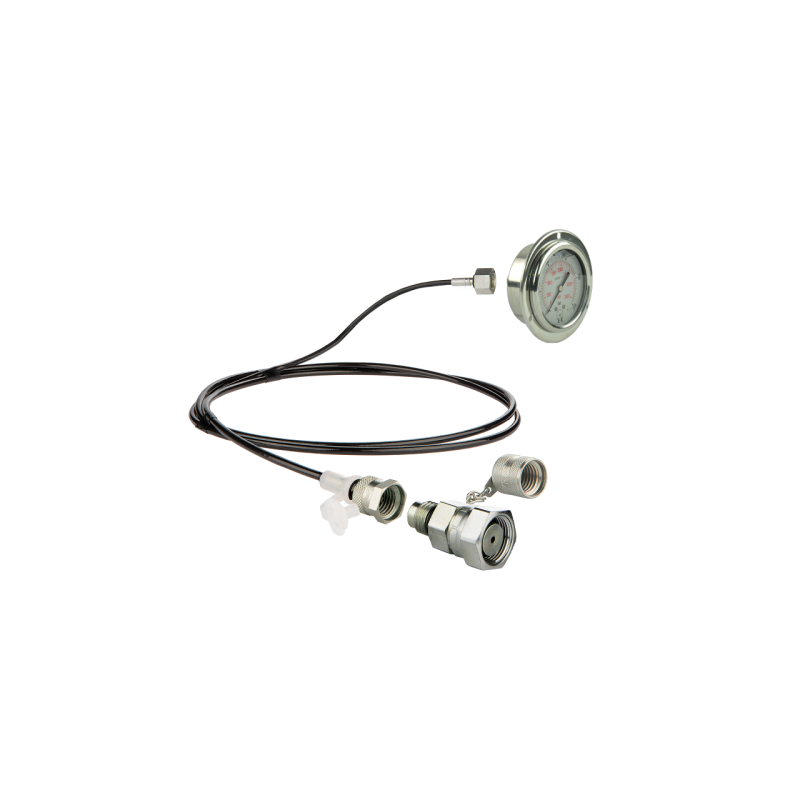

MATAVIMO RINKINYS SU 250 BARŲ SLĖGIO MANOMETU SU 2 M ŽARNA IR DKOL M18x1.5 SERVISO JUNGTIMI Simbolis: 1.52.00.804.26.250 Dalies gamintojas: „Hydrolider“ Pritaikymas: Šis rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Flanšinis manometras tinka montuoti į angą prietaisų skydelyje arba aptarnavimo dėžutėje. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Jis sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai likti nuolat prijungtai, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas. Srieginė jungtis, jungianti manometrą prie žarnos: G1/4" su priekiniu sandarikliu
Sriegis, jungiantis žarną prie aptarnavimo angos: M16x2 (MINIPRESS sistema)
Prijungimo sriegis įrenginio korpuso pusėje: DKOL M18x1,5 vidinis sriegis Ciferblato skersmuo: 63 mm Ciferblato skersmuo su flanšu: 84 mm Rekomenduojama skylė skydelyje: 65 mm Matavimo diapazonas: 0 - 250 bar Tikslumo klasė: 1,6
Užpildas: glicerinas Žarnos prijungimo vieta: gale Žarnos ilgis: 2000 mm Išorinis / vidinis žarnos skersmuo: 5 mm / 2,2 mm Minimalus lenkimo spindulys: 20 mm Maksimalus slėgis: 630 bar Sprogimo slėgis: 1890 bar Darbinė temperatūra: -40°C iki +100°C Šerdies medžiaga: termoplastinis poliesteris Pintinė medžiaga: aramidinis pluoštas (Kevlaras) Dangos medžiaga: atsparus dilimui poliuretanas Jungtis medžiaga: nerūdijantis plienas
