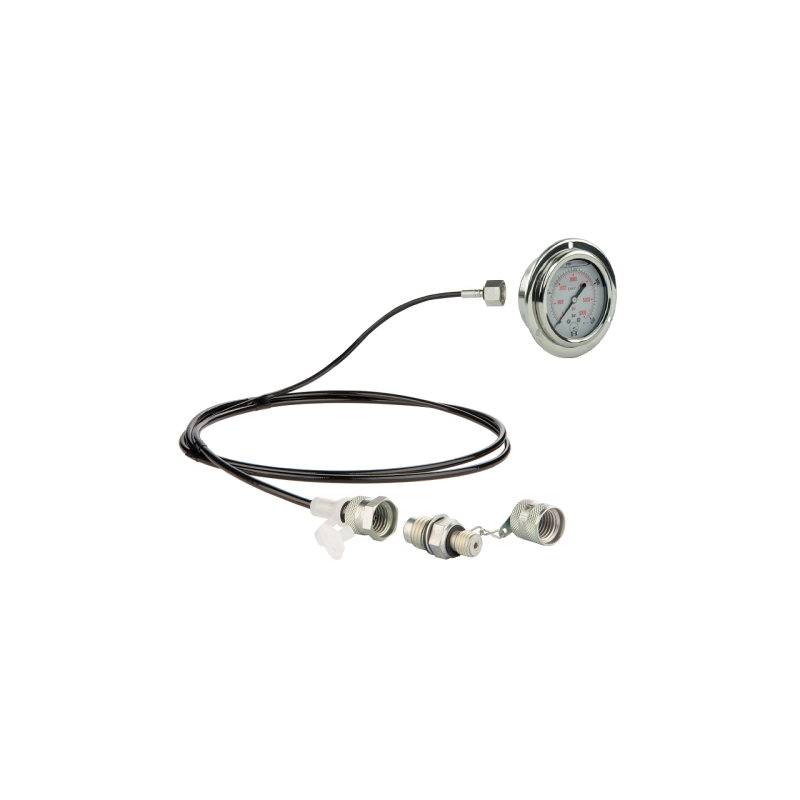

Serviso rinkinys alyvos slėgiui matuoti ir hidraulinei sistemai diagnozuoti. 400 barų slėgio matuoklis + 2000 mm žarna su G1/4 c

Kodas 1.52.00.804.24.4000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MATAVIMO RINKINYS SU 400 BARŲ SLĖGIO MANOMETRIU
SU 2 M ŽARNA IR ED G1/4" SERVISO JUNGTIMI

Simbolis: 1.52.00.804.24.400 Dalies gamintojas: Hydrolider Pritaikymas:
Rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Manometras su flanšu pritaikytas montuoti į skylę skydelyje arba serviso dėžutėje. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Ji sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai visam laikui išlikti savo vietoje, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas.

Sriegis, jungiantis manometrą su žarna:
G1/4" su priekiniu sandarikliu

Sriegis, jungiantis žarną su serviso anga:
M16x2 (MINIPRESS sistema)

Jungties sriegis iš įrenginio korpuso pusės:
G1/4" išorinis sriegis su ED sandarikliu
Ciferblato skersmuo:
63 mm
Ciferblato skersmuo su flanšu:
84 mm
Rekomenduojama skylė skydelyje:
65 mm
Matavimo diapazonas:
0–400 barų
Tikslumo klasė:
1,6
Užpildas:
glicerinas
Kabelio prijungimo vieta:
gale
Kabelio ilgis:
2000 mm
Kabelio išorinis / vidinis skersmuo:
5 mm / 2,2 mm
Minimalus lenkimo spindulys:
20 mm
Maksimalus slėgis:
630 barų
Plyšimo slėgis:
1890 barų
Darbinė temperatūra:
nuo -40 °C iki +100 °C
Šerdies medžiaga:
termoplastinis poliesteris
Pintinė medžiaga:
aramidinis pluoštas (Kevlaras)
Dangos medžiaga:
atsparus dilimui poliuretanas
Jungties medžiaga:
nerūdijantis plienas
