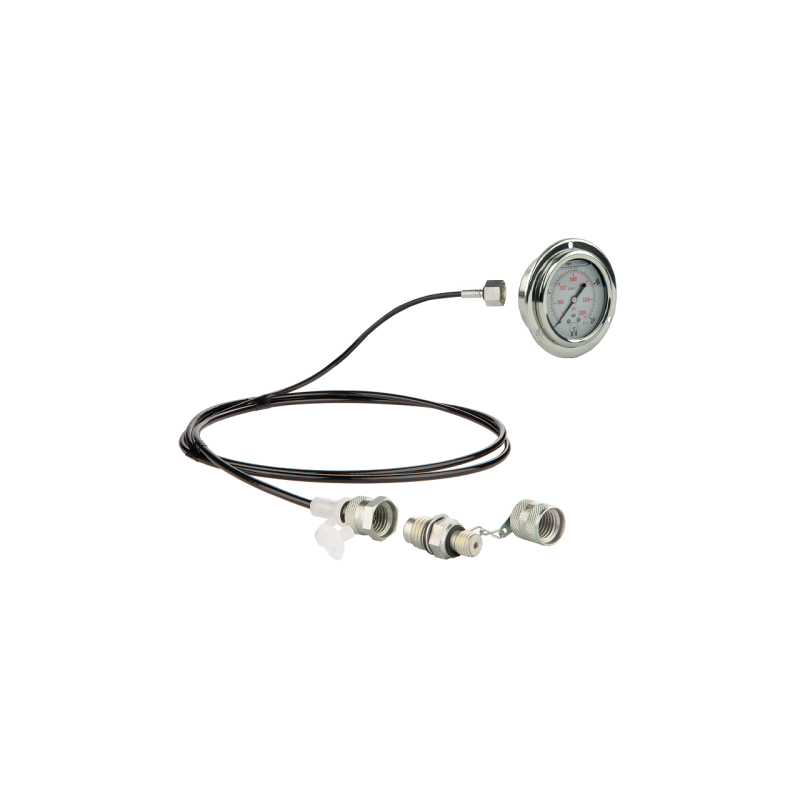

Serviso rinkinys alyvos slėgiui matuoti ir hidraulinės sistemos diagnostikai. 400 barų slėgio matuoklis + 2000 mm žarna su M10x1

Kodas 1.52.00.804.21.4000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

MATAVIMO RINKINYS SU 400 BARŲ SLĖGIO MANOMETU
SU 2 M ŽARNA IR ED M10X1 SERVISO JUNGTIMI
Simbolis: 1.52.00.804.21.400 Dalies gamintojas: „Hydrolider“ Pritaikymas:
Šis rinkinys skirtas alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Flanšinis manometras tinka montuoti į angą prietaisų skydelyje arba aptarnavimo dėžutėje. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo oro sąlygų. Jis sandarina jungtį, kai žarna su matavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai visam laikui likti vietoje, net kai mašina veikia esant slėgiui ir matavimo rinkinys yra atjungtas. Srieginė jungtis, jungianti manometrą prie žarnos:
G1/4" su priekiniu sandarikliu

Sriegis, jungiantis žarną prie aptarnavimo angos:
M16x2 (MINIPRESS sistema)

Jungiamoji jungtis įrenginio korpuso pusėje:
M10x1 išorinis sriegis su ED sandarikliu
Ciferblato skersmuo:
63 mm
Ciferblato skersmuo su flanšu:
84 mm
Rekomenduojama skylė skydelyje:
65 mm
Matavimo diapazonas:
0 - 400 bar
Tikslumo klasė:
1,6

Užpildas:
glicerinas
Žarnos prijungimo vieta:
gale
Žarnos ilgis:
2000 mm
Išorinis / vidinis žarnos skersmuo:
5 mm / 2,2 mm
Minimalus lenkimo spindulys:
20 mm
Maksimalus slėgis:
630 bar
Sprogimo slėgis:
1890 bar
Darbinė temperatūra:
-40°C iki +100°C
Šerdies medžiaga:
termoplastinis poliesteris
Pintinė medžiaga:
aramidinis pluoštas (Kevlaras)
Dangos medžiaga:
atsparus dilimui poliuretanas
Jungiamoji medžiaga:
nerūdijančio plieno

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.52.00.804.21.4000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.52.00.804.21.400

Specifinė nuoroda

MPN: 1.52.00.804.21.400
