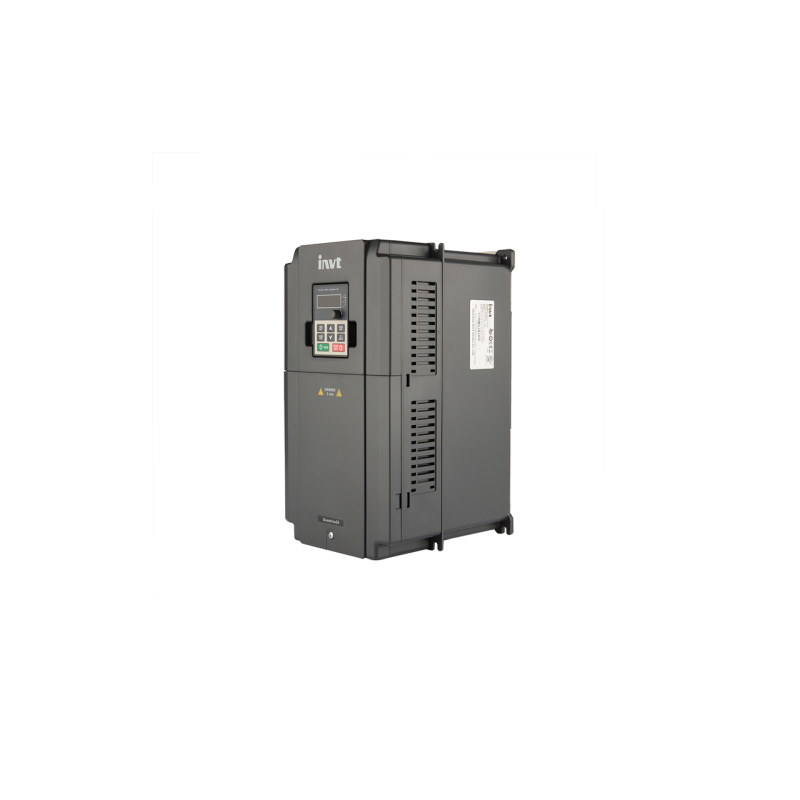

GD20-011G-4-EU trifazis vektoriaus keitiklis. 400 V 11 kW elektros variklio greičio reguliatorius.

Kodas 1.42.50.20.1100.10.151

Prekės ženklas INVT

Aprašymas
Prekė detaliau

Aprašymas

GD20-011G-4-EU VEKTORINIS KEITIKLIS 11 kW VARIKLIUI

Simbolis:
1.42.50.20.1100.1

Dalies gamintojas:
INVT

Taikymas:

GD20-011G-4-EU „Goodrive20“ serijos keitiklis naudojamas 11 kW asinchroninių variklių su trifaziu 400 V (380 V) maitinimo šaltiniu ir pastoviu (gamykliniu) 750, 1000, 1500 arba 3000 aps./min. sukimosi greičiui reguliuoti. Naudojamas diržo padavimo greičiui reguliuoti padavimo konvejeriuose. Keitiklis suderinamas su 11 kW varikliais, kurių gamyklinis greitis yra 1500 aps./min., ir B3 arba B35 flanšu iš „Hydrolider“ serijos, kurių kodai yra šie: 1.42.11.110, 1.42.11.110.1, 1.42.10.111 ir 1.42.10.111.1.

Techninės specifikacijos:

Keitiklyje yra puikių savybių, įskaitant C3 kategorijos EMC filtrą, dinaminio stabdymo modulį, integruotą LED operatoriaus skydelį ir RS485 ryšį su „Modbus RTU“ protokolu. Jis sukurtas taip, kad sutrumpėtų įrengimo ir paleidimo laikas. Idealiai tinka tiems, kurie ieško keitiklio su didelėmis galimybėmis už prieinamą kainą.

MAITINIMO ĮVESTIS:

Įėjimo įtampa (V):

Trijų fazių kintamoji srovė 380 V (-15
) ~440 V (+10
)

Dažnis (Hz):

50 Hz arba 60 Hz (leistinas diapazonas 47~63 Hz)

IŠĖJIMO GALIA:

Išėjimo įtampa (V):

3 fazių kintamoji srovė 380–440 V

Išėjimo srovė (A):

25 A

Išėjimo galia (kW):

11 kW

Savybės:

Atsparumas vandeniui: IP20
Maksimalus išėjimo dažnis 400 Hz
RS485 ryšys su ModbusRTU protokolu
Sukimo momento valdymo funkcija
Platus apsaugos diapazonas
Paskutinių 5 gedimų būsenų istorija su paskutinių 3 gedimų veikimo parametrų atmintimi
Integruotas specialus išėjimo įtampos reguliavimo režimas, nepriklausomai nuo nustatyto U/f
Skraidančio paleidimo funkcija, idealiai tinka paleisti sukamąja apkrova, pvz., ventiliatoriumi
Integruotas EMC C3 kategorijos trukdžių filtras su galimybe atjungti filtro Y kondensatorius, kad sumažėtų nuotėkio srovės (apsaugo nuo nepageidaujamo diferencialinių jungiklių suveikimo)
Integruotas PID valdiklis su miego funkcija leidžia automatiškai valdyti, pvz., siurblius ir ventiliatorius
Integruotas stabdymo modulis
Dviejų ir trijų laidų valdymas
Veikimo laiko skaitiklis

Skaitmeniniai įėjimai ir išėjimai:

Keturi fiksuoti skaitmeniniai įėjimai su nustatoma įėjimo logika: teigiama arba neigiama, įtampos diapazonas 24 VDC
Vienas greitas skaitmeninis įėjimas HDI, 24 VDC
Programuojamos skaitmeninių įėjimų ir išėjimų funkcijos, įskaitant skaitiklio funkciją
Vienas perjungimo relinis išėjimas (SPDT), daugiafunkcis
Galimybė bet kaip formuoti įėjimo/išėjimo poliškumą (bitų žodis)

Analoginiai įėjimai ir išėjimai:

Du analoginiai įėjimai, numatytasis 0–10 V, nustatomas įėjimo tipas – įtampa arba srovė.
Pagal poreikį pritaikykite įėjimo charakteristikas, nurodydami įėjimo diapazono pradžios ir pabaigos koordinates.
Du analoginiai išėjimai 0–10 arba 0–20 mA, reguliuojamos išėjimo charakteristikos, pasirenkamas stebimas kintamasis.
Įmontuotas potenciometras, prijungtas prie nepriklausomo vidinio įėjimo (gnybtai neišvesti į gnybtų bloką), reguliuojamos charakteristikos kaip ir kitų analoginių įėjimų.

Instrukcijos ir sertifikatai:

Įrengimo instrukcijos lenkų kalba yra pridėtos gaminio pakuotėje. Gamintojo duomenų lapą anglų kalba galima atsiųsti nurodytu el. pašto adresu. Produktas turi visus reikiamus sertifikatus, leidžiančius prekiauti ir naudoti Europos Sąjungoje.
Sertifikatai: RoHS, TÜV, CE.

Prekė detaliau

Prekės ženklas INVT

Kodas 1.42.50.20.1100.10.151

Charakteristikos

Gamintojas: INVT
Gamintojo detalės kodas: 1.42.50.20.1100.1

Specifinė nuoroda

MPN: 1.42.50.20.1100.1
