[Vidinis numeris: ID1291]

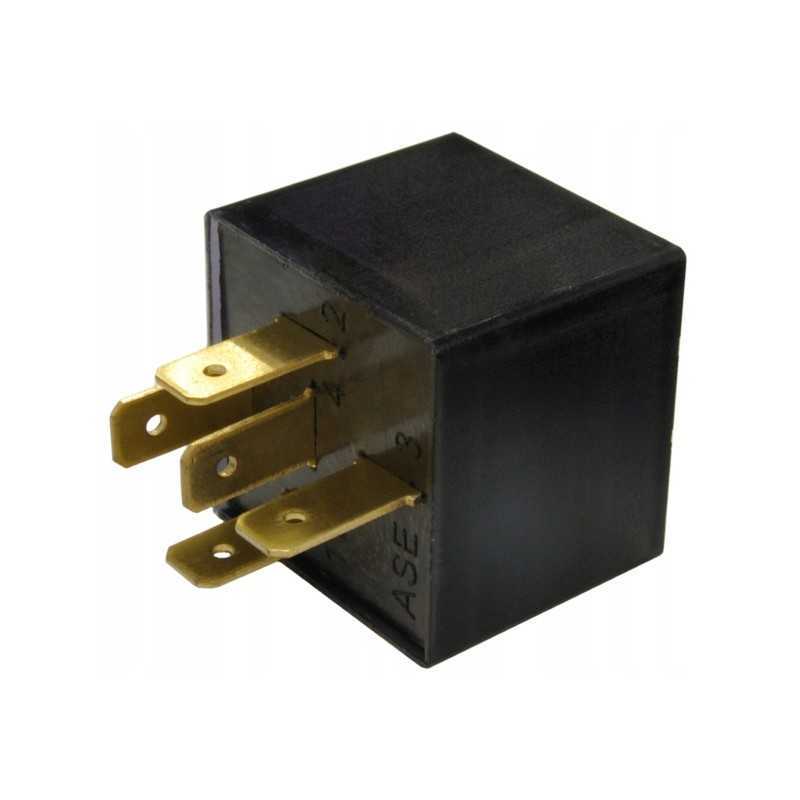

4-WSP BISTABLE CAR RELAY Veikimo principas: Kai valdymo signalas (+12V impulsas) pasirodys valdymo įėjime 1, relė uždarys 3 ir 5 kontaktus.
Vėl pasirodžius valdymo signalui, relės būsena pasikeis į priešingą (išjungta), t.y. atsidarys 3 ir 5 kontaktai. Kitaip tariant: kiekvienas valdymo impulsas 1 įėjime pakeičia relės būseną į priešingą (uždaryta / atidaryta)
Parametrai: Ritės valdymas: 11V-15V
Didžiausia srovė: 30A (maks. 420W)
Jungčių skaičius: 5 vnt
Jungties plotis: 6,3 mm Sandarumas: IP65
Veikimas temperatūrų diapazone: nuo -30°C iki +70°C
Prijungimas: 1) Valdymas „+“ 2) Maitinimas „-“ 3) NĖRA darbinio kontakto 4) Maitinimo šaltinis „+“ 5) NĖRA darbinio kontakto Relei reikalingas nuolatinis 2 ir 4 kontaktų maitinimas, mes tiekiame valdymo signalą į kontaktas 1.
Relės veikimo efektas yra 3 ir 5 darbinių kontaktų uždarymas ir atsidarymas. Matmenys:
