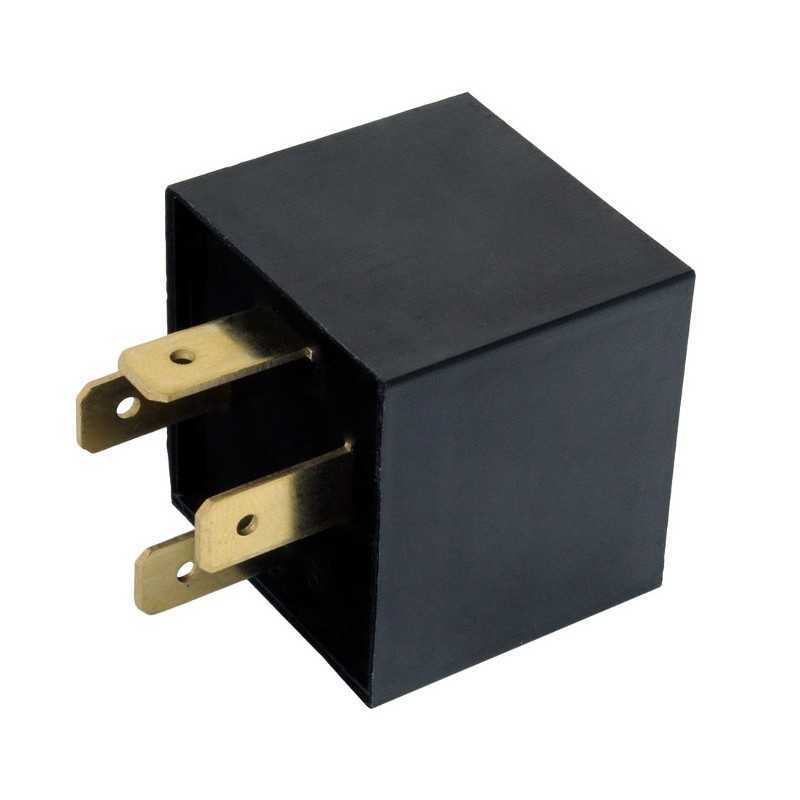

Automobilių bistabili impulsinė relė p4wsp

Kodas 1507412245598

Aprašymas
Prekė detaliau

Aprašymas

[Vidinis numeris: ID1670]

BISTABILĖS AUTOMOBILIŲ RELĖ P4WSP Veikimo principas: Kai valdymo signalas (+12V impulsas) pasirodys valdymo įėjime 1, relė uždarys 3 ir 5 kontaktus.

Vėl pasirodžius valdymo signalui, pasikeis relės būsena į priešingą (išjungta), t. y. atidarys 3 ir 5 kontaktus.

Kitaip tariant: kiekvienas valdymo impulso pasirodymas 1 įėjime pakeičia relės būseną į priešingą (uždaryta / atidaryta).

Taigi, kiekvienas valdymo impulsas (+), duotas 1 įėjimui, atsiras arba išnyks (priklausomai nuo relės esamos būsenos) įtampa (+) prie išėjimo numerio 5.

Parametrai: Ritės valdymas: 11V-15V

Maksimali apkrova: 30A (maks. 420W) )

Maitinimo srovė (relė išjungta): 1 mA

Maitinimo srovė (relė įjungta) : 40 mA

Jungčių skaičius: 4 vnt

Jungties plotis: 6,3 mm

Sandarumas: IP65

Veikimas temperatūros diapazone: nuo -30°C iki + 70°C

Prijungimas: 1) Valdymas „+“ 2) Maitinimas „-“ 3) Maitinimas „+“4) Nėra 5) Išėjimas „+“ Relei reikalingas nuolatinis 2 ir 3 kontaktų maitinimas, mes tiekiame valdiklį signalas į kontaktą 1.

Relės veikimo poveikis yra maitinimo kontakto (3) uždarymas ir atsidarymas išėjimo kontaktu (5). ).

Relės matmenys: P4WSP serijos relės yra pagrįstos patikrintais, Jau daugelį metų pripažintos ir vertinamos 4-WSP bistabilios relės. Naujoje versijoje, atsižvelgiant į daugumos vartotojų pasiūlymus, buvo prijungti (sujungti) kontaktai 3 ir 4. Šis sprendimas supaprastina montavimą, taupo laiką ir užtikrina be rūpesčių prijungimą Be to, skirtingai nei pirmtakai, naujoji serija yra uždengta daug mažesniuose korpusuose, kurie tik nežymiai skiriasi nuo dažniausiai naudojamų mini relių. Dėl šios priežasties P4WSP relės gali būti sėkmingai naudojamos dėžėse ir korpusuose, kuriuose ankstesnė karta tiesiog netilpo. Žemiau, kaip pavyzdį, pateikiame MTA dėžutės (ID658) nuotraukas, kuriose galima lengvai panaudoti dvi naujos serijos reles.

Prekė detaliau

Kodas 1507412245598

Būklė Nauja

Charakteristikos

Gamintojas: other (ASE)
Detalės numeris: P4WSP
Mašinos tipas: Kranas, kranas, keltuvas, generatorius, ekskavatorius, ekskavatorinis krautuvas, trupintuvas, krautuvas, greideris, asfalto klotuvas, buldozeris, volas, savivartis, tankintuvas
Mašinos prekės ženklas: Inna

Specifinė nuoroda

MPN: P4WSP
