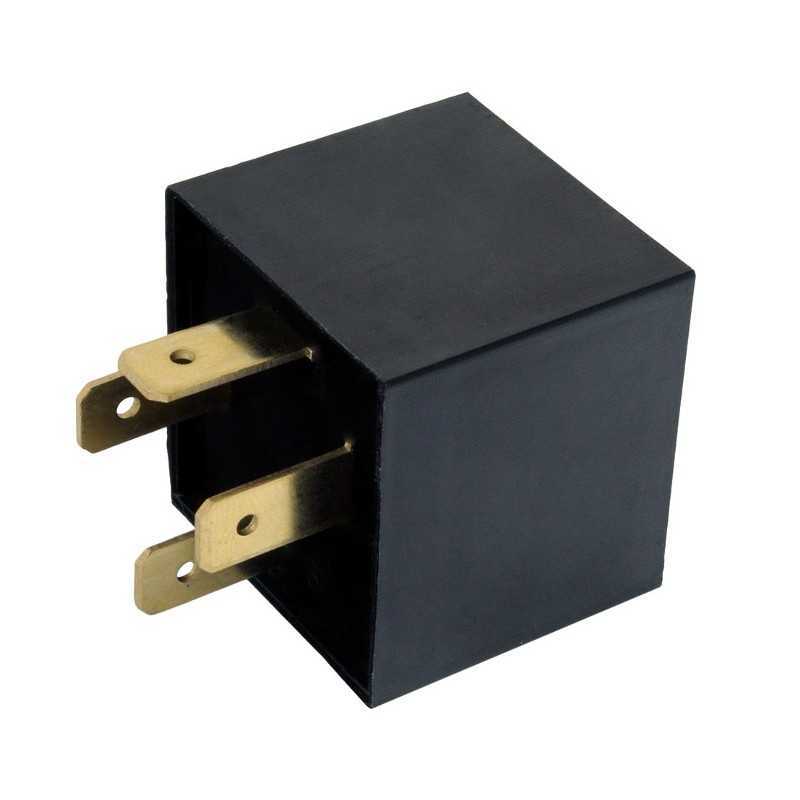

Automobilių bistabili impulsinė relė p4wsm

Kodas 1507917299913

Aprašymas
Prekė detaliau

Aprašymas

[Vidinis numeris: ID1740]

P4WSM BISTABILĖS AUTOMOBILIŲ RELĖ Veikimo principas: Kai valdymo signalas („-“ 12 V impulsas) pasirodo 1 valdymo įėjime, relė uždarys 3 ir 5 kontaktus.

Valdiklio vėl pasirodys signalas pakeis relės būseną į priešingą (išjungta) ) ty atidarys 3 ir 5 kontaktus.

Kitaip tariant: kiekvienas valdymo impulso pasirodymas 1 įėjime pakeičia relės būseną į priešingą (uždaryta/atidaryta).

Taigi, kiekvienas valdymo impulsas (-), duotas 1 įėjimui, sukels įtampos (+) atsiradimą arba praradimą (priklausomai nuo dabartinės relės būsenos) prie išėjimo numerio 5.

Parametrai: Ritės valdymas: 11V-15V

Didžiausia apkrova : 30A (maks. 420W)

Maitinimo srovė (relė išjungta): 1mA

Maitinimo srovė (relė įjungta): 40mA

Jungčių skaičius: 4 vnt

Jungties plotis: 6,3 mm

Sandarumas: IP65

Veikimas temperatūros diapazone: nuo - Nuo 30°C iki +70°C

Jungtis: 1) Valdymas "-" 2) Maitinimas "-" 3) Maitinimas "+"4) Nėra5) Išėjimas "+" Relei reikalingas nuolatinis 2 ir 3 kontaktų maitinimas , mes tiekiame valdymo signalą į kontaktą 1.

Relės veikimo poveikis yra maitinimo kontakto (3) uždarymas ir atidarymas su išėjimo kontaktu (5).

Relės matmenys: P4WSM relių serija yra pagrįsta Jau daugelį metų patikrintos, pripažintos ir vertinamos 4-WSM bistable relės Naujoje versijoje, atsižvelgiant į daugumos vartotojų pasiūlymus, buvo prijungti (sujungti) kontaktai 3 ir 4. Šis sprendimas supaprastina montavimą, taupo laiką ir užtikrina be problemų relės pajungimas Be to, skirtingai nei pirmtakai, naujoji serija yra uždengta daug mažesniuose korpusuose, kurie tik nežymiai skiriasi nuo dažniausiai naudojamų mini relių. Dėl šios priežasties P4WSM relės gali būti sėkmingai naudojamos dėžėse ir korpusuose, kuriuose ankstesnė karta tiesiog netilpo. Žemiau, kaip pavyzdį, pateikiame MTA dėžutės (ID658) nuotraukas, kuriose galima lengvai panaudoti dvi naujos serijos reles.

Prekė detaliau

Kodas 1507917299913

Būklė Nauja

Charakteristikos

Gamintojas: other (ASE)
Detalės numeris: P4WSM
Mašinos tipas: Kranas, kranas, keltuvas, generatorius, ekskavatorius, ekskavatorinis krautuvas, trupintuvas, krautuvas, greideris, asfalto klotuvas, buldozeris, volas, savivartis, tankintuvas, kita
Mašinos prekės ženklas: Inna

Specifinė nuoroda

MPN: P4WSM
