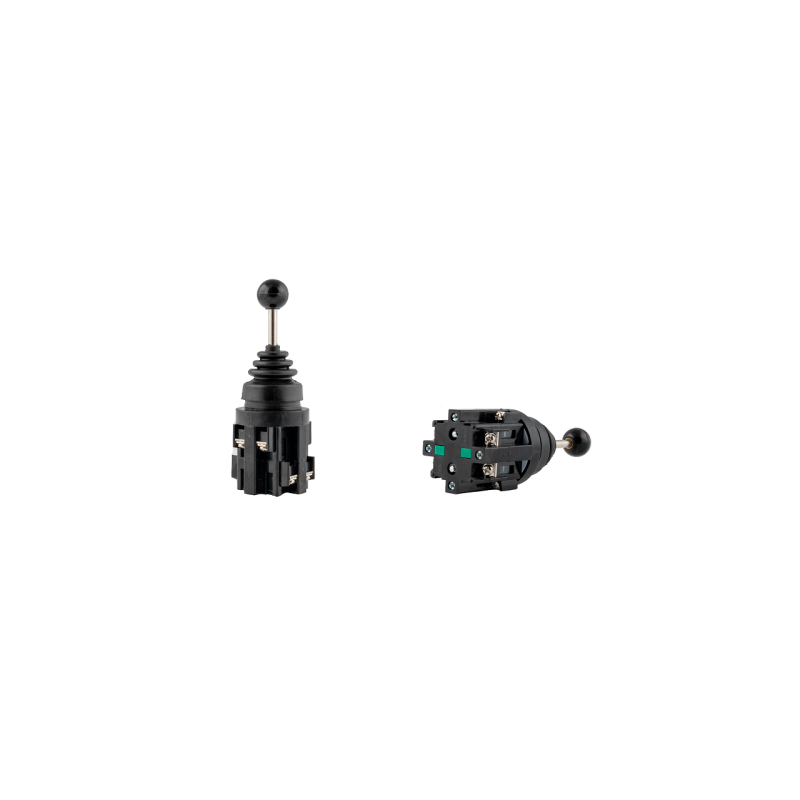

PENKIŲ PADĖČIŲ ELEKTRINIS MANIPULIATORIUS VALDYMO SVIRTIS
Dalies gamintojas: „Hydrolider“ taikymas: plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje, gali valdyti vieną sekciją 12 V ir 24 V elektra valdomame hidrauliniame skirstytuve. Veikimo principas: turi 4 nestabilias padėtis ir vieną stabilią, neutralią centrinę padėtį. Jei operatorius atleidžia valdymo svirtį, ji automatiškai grįžta į neutralią centrinę padėtį.
Penkių padėčių valdymo svirtis, pavyzdys, kaip veikti su 2 sekcijų skirstytuvu:
1 padėtis – neutrali (svirtis vertikali) cilindrų kotai nejuda – alyva teka į perpildymo angą. 2 padėtis – darbinė (svirtis į priekį) pirmojo cilindro stūmoklio kotas išsikiša. 3 padėtis – darbinė (svirtis atgal) pirmojo cilindro stūmoklio kotas susitraukia. 4 darbinė padėtis (svirtis kairėje padėtyje) antrojo cilindro stūmoklio kotas išsikiša. 5 darbinė padėtis (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas susitraukia.
tvirtinimas: skirtas montuoti į Ø 30 mm angą. Tvirtinimas atliekamas atsukant svirties rutuliuką, atsukant žiedą su dangteliu, įkišant valdymo svirtį per skylę ir vėl užsukant žiedą su rutuliuku. Jis turi guminį sandarinimo dangtelį, apsaugantį nuo dulkių, vandens ir alyvos. Matmenys: 51 × 55 × 146 mm Svirties medžiaga: Plienas Veikimo būdas: Monostabilus (spyruoklinis) Darbinių pozicijų skaičius: 4 Kontaktų rinkiniai: 4 x NO Kintamosios srovės kontakto talpa: 6A / 250V (esant varžinei apkrovai) Nuolatinės srovės kontakto talpa: 2,2A / 110V (esant varžinei apkrovai) Min. izoliacijos varža: 100 MΩ Bandymo įtampa: 2,2 kV Mechaninis patvarumas: 5 * 1050 ciklų Elektrinis patvarumas: 5 * 1050 ciklų Darbinė temperatūra: -20....50°C
