Nauja

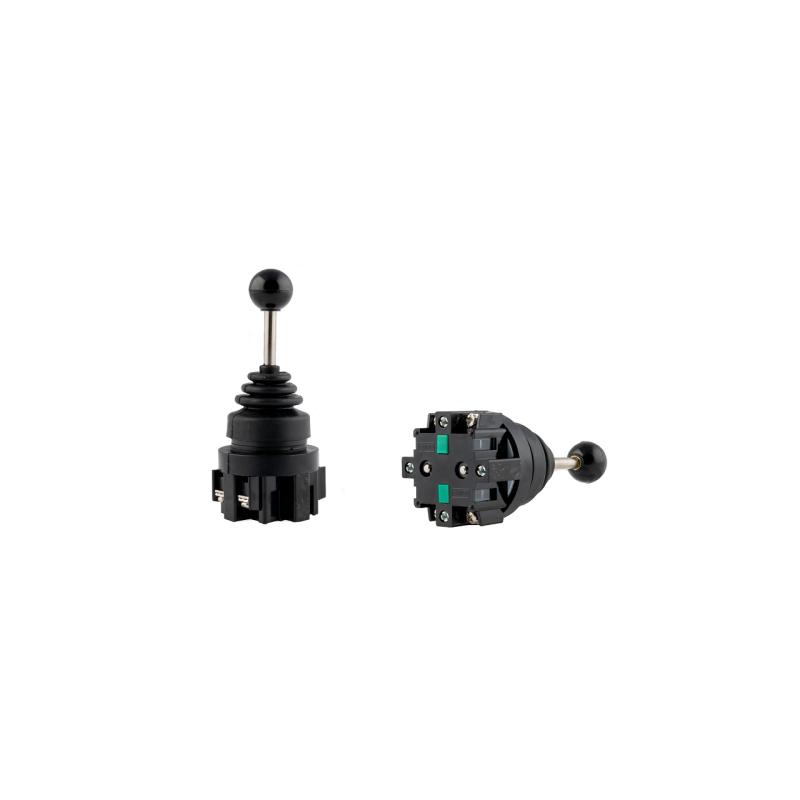

Trijų padėčių monostabilus elektrinis valdymo svirtis, 30 mm tvirtinimo anga

Kodas 1.10.61.0000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

TRIJŲ PADĖČIŲ ELEKTRINIS MANIPULIATORIUS VALDYMO SVIRTIS

Dalies gamintojas:

Hydroleader

Pritaikymas:

Plačiai naudojama hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje, gali valdyti vieną sekciją 12 V, 24 V, 230 V elektra valdomame hidrauliniame skirstytuve.

Veikimo principas:

Turi dvi nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei operatorius atleidžia valdymo svirtį, ji automatiškai grįžta į vidurinę – neutralią padėtį.

Trijų padėčių valdymo svirtis, veikimo su vienos sekcijos skirstytuvu pavyzdys:

1 padėtis – neutrali (svirtis vertikali) cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.
2 darbinė padėtis (svirtis į priekį) pirmojo cilindro stūmoklinis kotas išsikiša.
3 darbinė padėtis (svirtis atgal) pirmojo cilindro stūmoklinis kotas susitraukia.

Montavimas:

Sukurta montuoti į Ø 30 mm angą. Tvirtinimas atliekamas atsukant svirties rutuliuką, atsukant žiedą su dangteliu, įkišant vairasvirtę per skylę ir vėl prisukant žiedą bei rutuliuką. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.

Matmenys:

51 × 55 × 126 mm

Svirties medžiaga:

Plienas

Perjungimo būdas:

(ĮJUNGTA)-IŠJUNGTA-(ĮJUNGTA)

Pozicijų skaičius:

3

Jungiklio tipas:

monostabilus

Mechaninis tvirtinimas:

ant skydelio

Jungtis:

varžtinis

Kontaktinė srovė:

10A

Kintamosios srovės perjungimo įtampa

250V AC

Bėgių skaičius:

2

Montavimo anga:

30 mm

Montavimo gylis:

50 mm

Darbinė temperatūra

Darbinė temperatūra: -20....50°C

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.61.0000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.61.000

Specifinė nuoroda

MPN: 1.10.61.000
