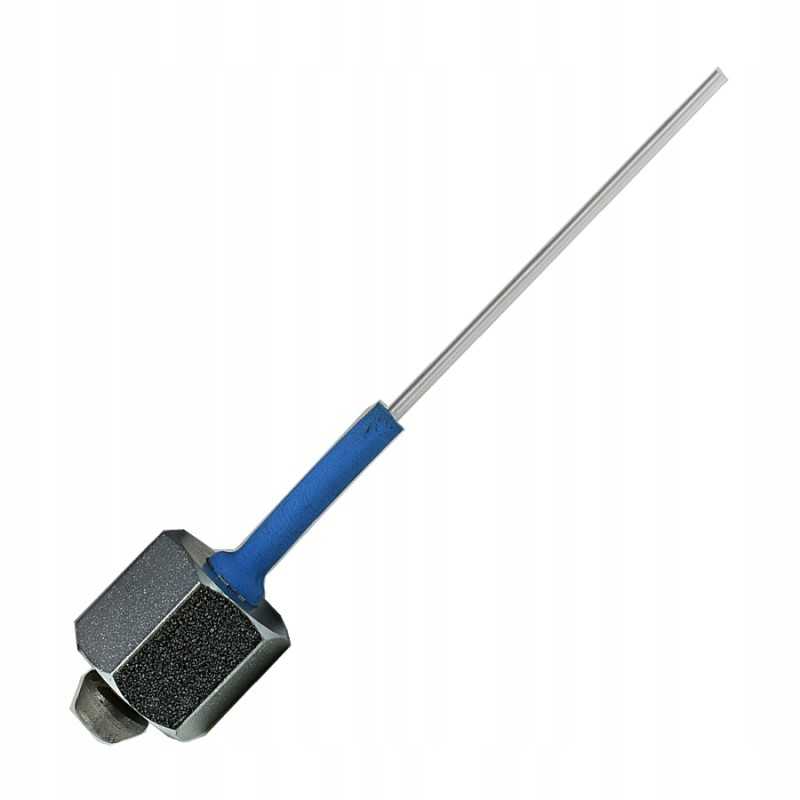

Įpurškimo kampo nustatymo Įtaisas URSUS C-330 C330 Taip pat gali būti naudojamas visuose traktoriuose su M12 įpurškimo vamzdžiais
MAG: HAN00971
Kapiliarinis vamzdelis įpurškimo kampui nustatyti Techniniai duomenys:
išorinis skersmuo: 1,6 mm
vidinis skersmuo: 0,8 mm
pagamintas iš kapiliarų pagamintas iš stiklo
Montuodami naują arba suremontuotą įpurškimo siurblį, nustatykite įpurškimo paleidimo kampą
Tinkamas degalų įpurškimo pradžios kampas ir jo matavimo metodas visada nurodomi variklio vadove
Įpurškimo kampo nustatymo instrukcijos: įjunkite slėgio mažinimo priemonę arba atsukite purkštukus, kad galėtumėte laisvai suktis variklio alkūninis velenas
padėkite kapiliarinį vamzdelį (įtaisą įpurškimo kampui nustatyti) vietoje pirmojo cilindro vamzdelio
nustatyti degalų svirtį į maksimalų tiekimą
išleiskite orą iš kuro sistema
kelis kartus pasukite alkūninį veleną, kol degalai pradės tekėti per kapiliarinį vamzdelį
nustatykite variklį taip, kad pirmame cilindre būtų suspaudimo eiga (abu vožtuvai uždaryti)
lėtai sukame veleną, kad pagautume momentą, kai degalai kapiliare pradeda kilti (tai galima nesunkiai pastebėti, nes vamzdyje visada yra mažų oro burbuliukų)
- stebimo kuro siurbimo pradžios momentas turi sutapti su atitinkama smagračio žyma. Traktoriuje Ursus C-330 vietoj ženklo yra specialus kaištis, esantis dešinėje smagračio korpuso pusėje. Šį kaištį į smagratėje išgręžtą angą galima įkišti tik tada, kai įpurškimo pradžia yra teisinga.
- jei degalų tiekimas prasidėjo anksčiau, nei rodo ženklai, reiškia, kad įpurškimo pradžios kampas yra per didelis
- degalų tiekimas prasidėjo po peržengus žymes rodo, kad degalų įpurškimas atidėtas
- norėdami atidėti įpurškimą su siurblio flanšiniu tvirtinimu, pasukite siurblį pailgose angose pavaros veleno sukimosi kryptimi, siurblį pasukite priešinga kryptimi. padidinti įpurškimo kampą (Ursus C-330 traktoriaus variklyje ant siurblio varančiojo rato padarytos pailgos angos įpurškimo kampui reguliuoti).
