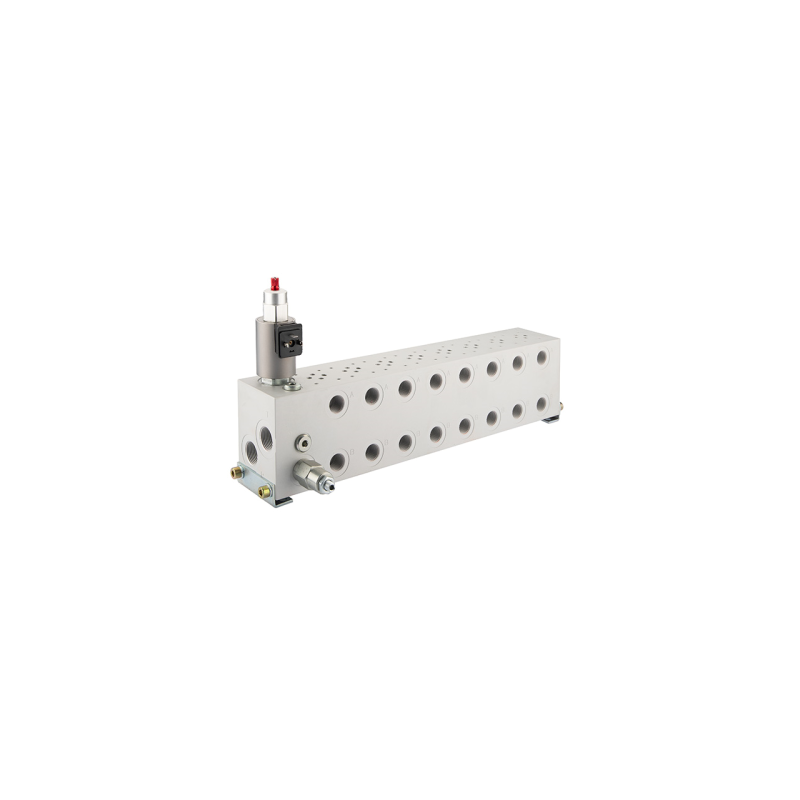

Jungiamosios plokštės vožtuvų blokas su 8 sekcijų srauto reguliatoriumi CETOP3 NG6

Kodas 1.10.68.90850.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JUNGIAMŲJŲ PLOKŠČIŲ VOŽTUVŲ BLOKAS SU SRAUTO REGULIATORIUMI 8

SEKCIJA CETOP 3 NG6

Simbolis:
1.10.68.9085

Dalies gamintojas:
Hydrolider

Pritaikymas:

Plačiai naudojami hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Jungiamosios plokštės arba vožtuvų blokai yra pilnų CETOP hidraulinių kryptinių valdymo vožtuvų dalis. Jos veikia kaip pagrindas CETOP 3 NG6 sklendinėms vožtuvams prisukti. Sklendinės vožtuvai, skirti montuoti ant plokštės, naudojami alyvos srauto krypčiai valdyti, dėl to vyksta tam tikras imtuvo, pvz., pavaros ar hidraulinio variklio, judėjimas arba sustabdymas. Plokštelė leidžia sumontuoti aštuonis CETOP 3 NG6 serijos sklandinius vožtuvus.

Sekcijų skaičius:

8

P ir T jungtys:

3/4"

A:B ir P1 jungtys:T1 sriegis:

1/2"

MP prievadas; LS sriegis:

1/4"

Maksimalus slėgis:

250 bar

Maksimalus srautas:

114 L/min

Reguliuojamas srautas:

0–57 L/min

Leistina aplinkos temperatūra:

–40 C iki +60 C

Leistina alyvos temperatūra:

–15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu pagaminta hidraulinė alyva, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimas:

alyvos filtravimas esant 10–15 µ

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.10.68.90850.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.10.68.9085

Specifinė nuoroda

MPN: 1.10.68.9085
