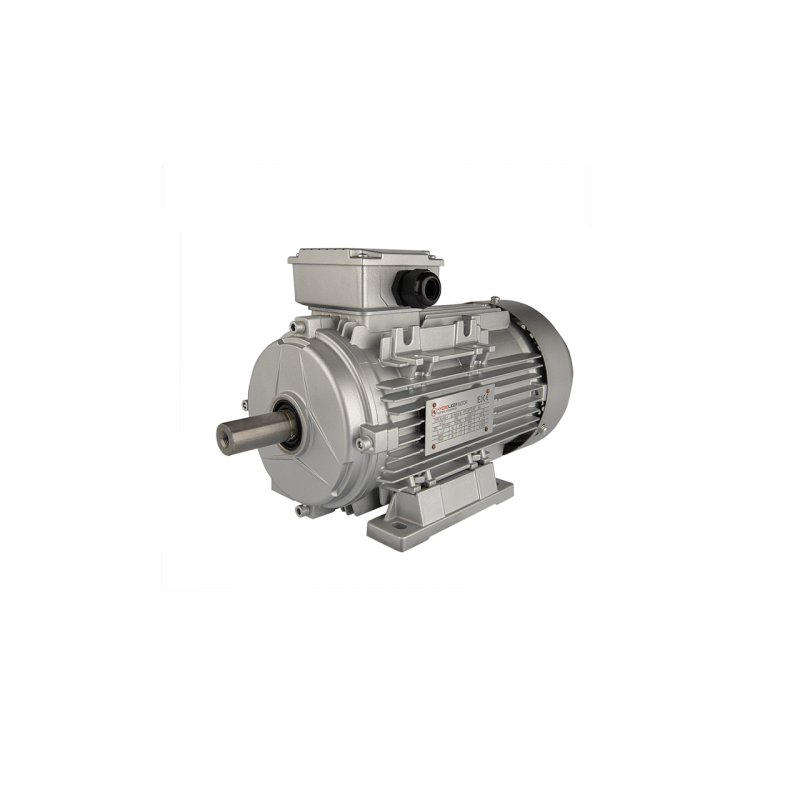

Trifazis 400 V IE3 elektros variklis, B3 tipas, galia: 1,5 kW, apsukos: 1445 aps./min.

Kodas 1.42.21.015.090.30.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

AHC3 3 FAZIŲ 400 V ELEKTROS VARIKLIS

GALIA: 1,5 kW, EFEKTYVUMAS: IE3, TIPAS: KOJINIS

Simbolis:
1.42.21.015.090.3

Dalies gamintojas:
Hydroleader

Pritaikymas:

Energiją taupantis bendrosios paskirties variklis su specialiu korpusu, kuris puikiai išsklaido šilumą, pritaikytas nuolatiniam darbui esant apkrovai. Jis plačiai naudojamas mechaninėse pavarose ir hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiojoje pramonėje. Hidraulinėse sistemose jis naudojamas hidrauliniams siurbliams varyti kartu su specialiomis sankabomis. Mechaninėse sistemose jis naudojamas konvejerių juostoms, tiektuvams, sraigtams, ventiliatoriams, pavarų dėžėms, grandikliams, velenams, patefonams, grąžtams, šlifuokliams, tekinimo staklėms, frezavimo staklėms, obliavimo staklėms, maišytuvams ir daugeliui kitų įrenginių varyti. Bendras aprašymas ir eksploatavimo sąlygos: AHC3 serijos varikliai yra trumpojo jungimo asinchroniniai varikliai, pasižymintys IE3 efektyvumu ir varine statoriaus apvija, pasižymintys mažu srovės suvartojimu ir labai dideliu eksploatavimo efektyvumu. Pagaminti pagal IP55 apsaugos klasę. Sukurti veikti ne aukštesnėje kaip 40 °C aplinkos temperatūroje ir ne didesniame kaip 1000 m aukštyje virš jūros lygio. Darbinis dažnis: 50 Hz. Maksimali variklio temperatūra įprastomis eksploatavimo sąlygomis neturėtų viršyti 100 °C. Varikliuose sumontuoti PTC jutikliai, nustatyti 130 °C temperatūrai. Varikliai turėtų būti montuojami tokiose vietose, kuriose būtų užtikrinta tinkama ventiliacija aušinimui.

Montavimas ir pavaros perdavimas:

Siekiant užtikrinti ilgą ir be problemų veikiantį veikimą, rekomenduojama laikytis toliau pateiktų instrukcijų:

Varikliai suprojektuoti taip, kad juos varytų lanksti mova, tuščiavidurė įvorė arba skriemulys.
Jei variklis turi varyti įrenginį skriemuliais ir V formos diržais, variklio veleno ašis ir imtuvo veleno ašis turi būti lygiagrečios, o diržo centrinė linija ir veleno kakliuko centrinė linija turi būti statmenos viena kitai.
Variklio veleno ašis ir imtuvo veleno ašis turi būti vienoje linijoje, atsižvelgiant į naudojamos lanksčios movos tolerancijas.

Įtampa ir prijungimas:

Varikliai prie tinklo turi būti prijungti naudojant perkrovos apsaugą. Apsauga turi būti suderinama su variklio parametrais.
Varikliai iki 3 kW: 230 V jungtis △, 400 V jungtis Y
Varikliai nuo 4 kW: 400 V jungtis △, 690 V jungtis Y
Gnybtų dėžutėje yra 6 jungtys. Prijunkite variklį pagal schemą, esančią po gnybtų dėžutės dangteliu Y arba △.

Tipas:

AHC3 90 L-4

Galia (kW):

1,5

Galia (AG):

2

Įtampa (V):

400

Srovės daugiklio koeficientas:

6,5

Triukšmo lygis (dB):

61

Veleno sukimosi greitis (aps./min.):

1445

Sukimosi kryptis:

dešinė arba kairė

Varančiojo veleno skersmuo (mm):

24

Kitas ant veleno:

taip (8 mm)

Sandariklis:

IP55 iš abiejų pusių

Flanšas jungties varpeliui tvirtinti:

ne

Tvirtinimo antgaliai:

taip

Svoris (kg):

18,9

Korpusas:

aliuminis

Apvija:

varis
