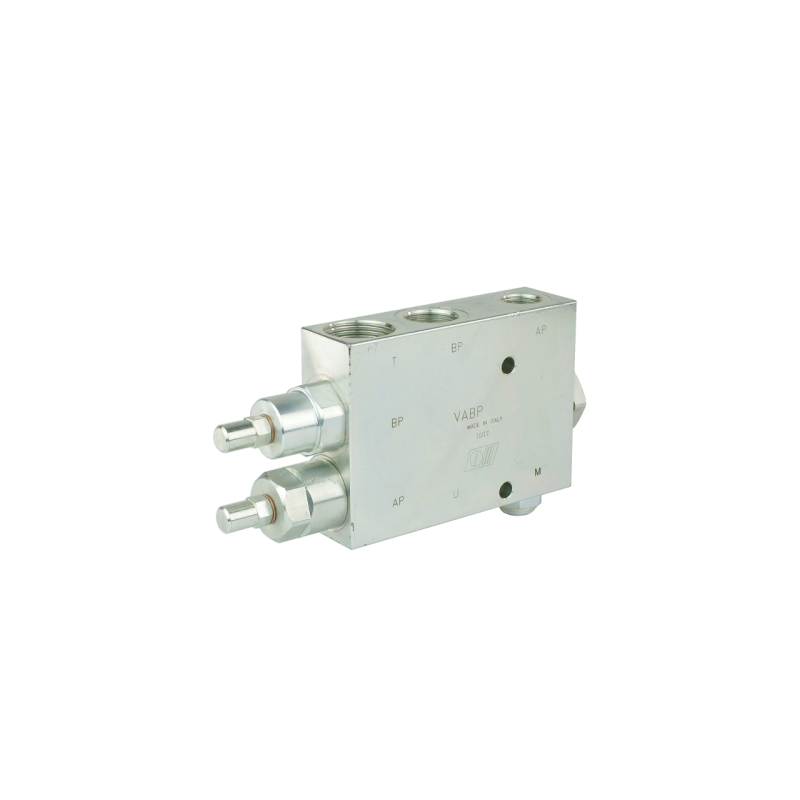

VABP 3/8" apsauginis vožtuvas 60L/min (40+20) 300bar

Kodas 1.35.11.0100.151

Prekės ženklas OLEODINAMICA ITALIA

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS APSAUGOS VOŽTUVAS VABP 3/8"

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Jis naudojamas sistemose su dviem siurbliais, veikiančiais lygiagrečiai ir tiekiančiais vandenį į tą patį rezervuarą.

Paprastai aprašytoje sistemoje yra didelio našumo siurblys, bet veikiantis žemu slėgiu, ir mažesnis siurblys, veikiantis daug didesniu slėgiu. Pasiekus nustatytą slėgį, srautas iš didesnio siurblio nukreipiamas į perpildymo vamzdį. Nuo šio momento rezervuarą tiekia mažesnis siurblys, veikiantis didesniu slėgiu, sunaudojantis mažiau energijos.

Vožtuvas puikiai veikia presuose, kur didelis siurblys greitai išplečia preso cilindrą. Kai cilindras susiduria su pasipriešinimu, srautas iš didelio siurblio nukreipiamas į grįžtamąją liniją. Nuo šio momento cilindras išplečiamas mažo siurblio, kuris nustatytas aukštam slėgiui, dėka. Pavara sulėtina eigą, tačiau žymiai padidina presavimui reikalingą galią.

Dviejų siurblių sistemos su VABP vožtuvu naudojimas žymiai sumažina energijos poreikį ir sutrumpina pavaros ar kito imtuvo darbo ciklas.

PRIJUNGIMAS:

Prijunkite BP prie siurblio, kurio srautas didesnis

Prijunkite AP prie siurblio, kurio srautas mažesnis

Prijunkite U prie imtuvo, pvz., pavaros

Prijunkite T prie grįžtamosios linijos

Prijunkite M prie manometro

SRAUTAI:

Maksimalus srautas BP: 40 l/min

Maksimalus srautas AP: 20 l/min

Maksimalus srautas T: 60 l/min

KONSTRUKCIJA:

Hidraulinių skylių skaičius korpuse: 4 (+ 1 manometrui)

Vidiniai sriegiai korpuse:

BP: 3/8'' [BSP] ; AP: 1/4" [BSP] ; T: 1/2" [BSP] ; U: 3/8" [BSP]

Korpuso medžiaga: cinkuotas plienas

Valdymo rankenėlės medžiaga: plastikas

SLĖGIO DIAPAZONAS:

Vožtuvas turi du apsauginius vožtuvus, slėgio reguliavimas kiekvienam siurbliui atliekamas individualiai, naudojant rankenėles. Vožtuvą galima užfiksuoti fiksavimo varžtu.

Maksimalus darbinis slėgis: 300 bar

Slėgio reguliavimo diapazonas BP: 20–80 bar

Slėgio reguliavimo diapazonas AP: 50–330 bar

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Alyvos tipas: Mineralinės alyvos pagrindu pagaminta hidraulinė alyva

HIDRAULINĖ SCHEMA:

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas OLEODINAMICA ITALIA

Kodas 1.35.11.0100.151

Charakteristikos

Gamintojas: OLEODINAMICA ITALIA
Gamintojo detalės kodas: 1.35.11.010

Specifinė nuoroda

MPN: 1.35.11.010
