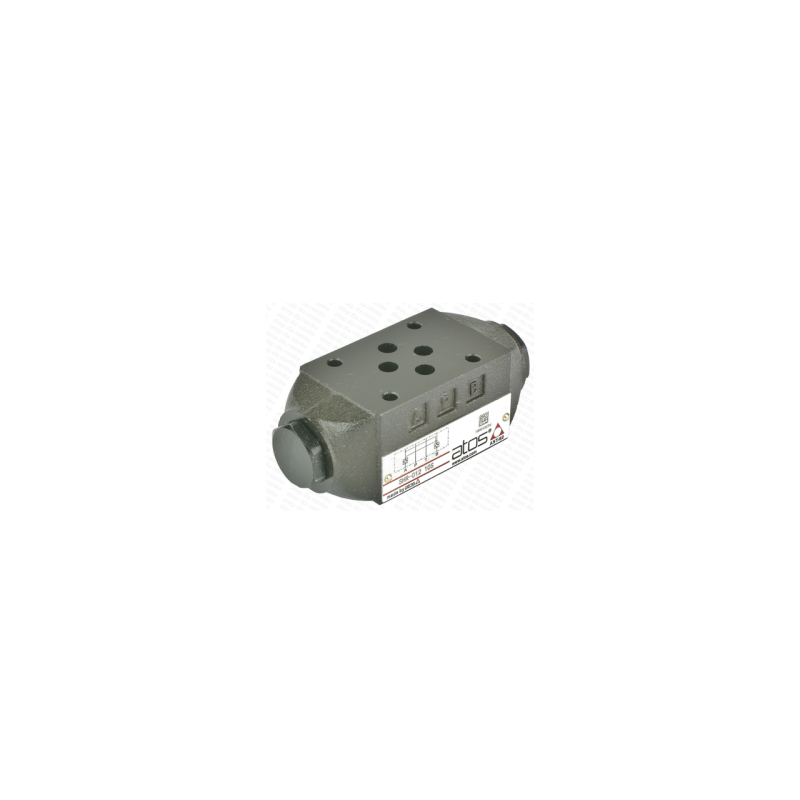

CETOP 03 NG06 blokinio skirstytuvo valdomas atbulinis vožtuvas „užraktas“

Kodas 1.10.64.2100.151

Prekės ženklas Atos

Aprašymas
Prekė detaliau

Aprašymas

UŽRAKINIMO VALDOMAS SLUOKSNIO ATSARGINIS VOŽTUVAS

TINKA CETOP 03 NG06 DALIJIMO VOŽTUVUI

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Dvigubo veikimo atbulinis vožtuvas, dar vadinamas „užraktu“, naudojamas cilindro stūmoklio koto judėjimui abiem kryptimis blokuoti. Jis stabilizuoja stūmoklio koto padėtį, kai kryptinis vožtuvas nėra valdomas

ir cilindrą veikia didelės jėgos. Vožtuvo užraktas nustoja veikti, kai pradedame valdyti hidraulinį skirstytuvą.

Palyginimo numeriai: SHR-012, HR-012, Z2S6

Dydis: NG06, CETOP 3

Valdymas: dvigubas A ir B

Atbulinio vožtuvo atsidarymas: 0,5 baro

Paviršiaus santykis: 3,3:1

Darbinis skystis: hidraulinė mineralinė alyva

Darbinio skysčio temperatūros diapazonas: nuo -20 °C iki +80 °C

Aplinkos temperatūros diapazonas: nuo -30 °C iki +70 °C

Darbinio skysčio klampumas: rekomenduojamas 15 cSt - 100 cSt, leidžiamas 2,8 cSt - 500 cSt

Filtravimas: ISO 4406 klasė 21/19/16, rekomenduojamas pilno srauto filtras, kurio dydis ne mažesnis kaip 25 μm

Leistinas slėgis: 350 bar

Maksimalus srautas: 60 L/min

TECHNINIS BRĖŽINYS SU VISO VOŽTUVO MATMENYS:

TECHNINIS BRĖŽINYS SU JUNGIANČIOS PLOKŠTELĖS MATMENIMIS:

Prekė detaliau

Prekės ženklas Atos

Kodas 1.10.64.2100.151

Charakteristikos

Gamintojas: Atos
Gamintojo detalės kodas: 1.10.64.210

Specifinė nuoroda

MPN: 1.10.64.210
