Aprašymas

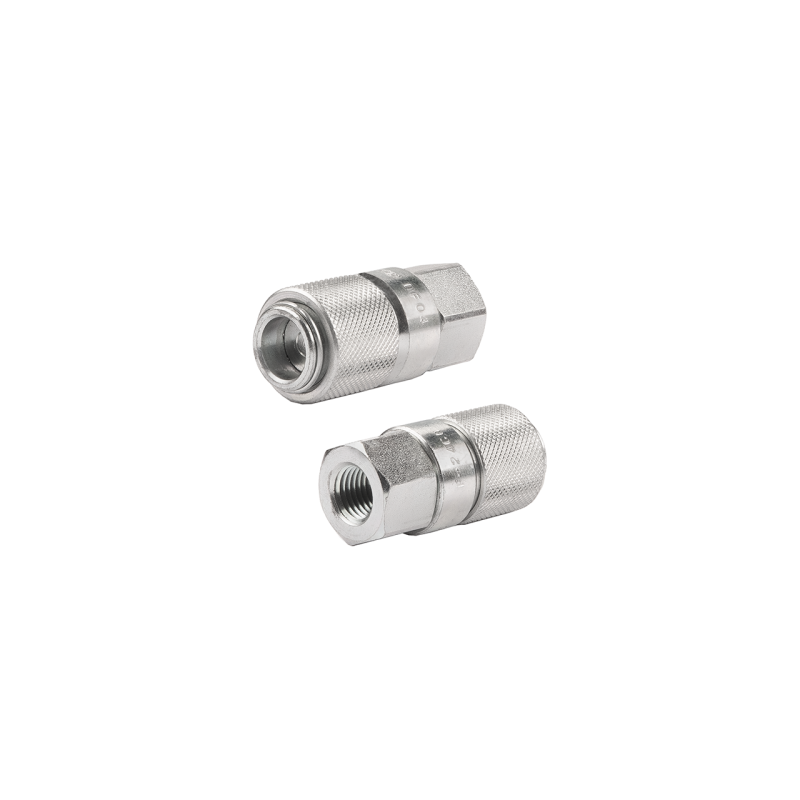

DIAGNOSTINĖ GREITO JUNGTIS DF 1/4" LIZDAS
VIDINIS SRIEGIS 1/4" NPTF
Simbolis:
86001223
Detalės gamintojas:
Hydroleader
Pritaikymas:
Plačiai naudojamas pneumatinėse sistemose žemės ūkyje, statybose ir pramonėje. Diagnostinė jungtis su plokščiu sandarikliu matavimo taškų sistemoms.
Dėl plokščio sandarinimo alyva tarp abiejų komponentų atjungiant yra prispaudžiama į sistemą, todėl nepatenka oras.
Forma:
tiesi, dvipusė jungtis
Jungties tipas:
greito prijungimo jungtis su moterišku sriegiu
Jungties skersmuo:
24 mm
Jungties sriegio skersmuo:
1/4"
Jungties sriegio tipas:
NPTF
ISO standartas:
16028
Išorinis skersmuo:
24 mm
Bendras ilgis:
50 mm
Darbinis slėgis:
420 bar
Greito prijungimo jungties fiksavimo tipas:
rutuliukai už grandinės
Prijungimo būdas:
prisijungiama spaudžiant
Atjungimo būdas:
įvorė poslinkis
Sandarinimas:
taip
Galimybė prijungti esant slėgiui:
ne
Vožtuvo tipas:
plokščias
Medžiaga:
plienas
Prekė detaliau
860012230.151
Charakteristikos
- Gamintojas
- Hydrolider
- Gamintojo detalės kodas
- 86001223
Specifinė nuoroda
- MPN
- 86001223
