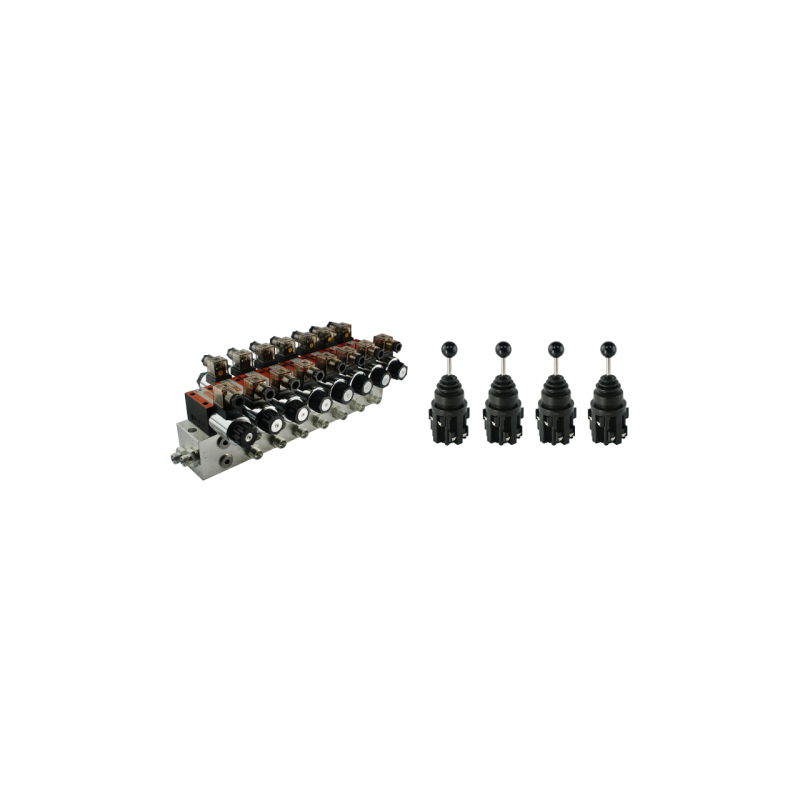

7 sekcijų hidraulinis skirstytuvo blokas, CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su keturiomis 5 padėčių elektrinė

Kodas 1.10.65.0720.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 50L/min. 24V
ELEKTROS BLOKAS, TIPO CETOP 03 NG6, KOMPLEKTUOTAS SU
ELEKTROS KIŠTUKAIS IR JUNGTIMIAIS BEI
KETURIOMIS 5 PADĖČIŲ ELEKTRINĖMIS VALDYMO SVIRTIMIS

Jis plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Valdymo svirtis, dar vadinama svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

BENDRA INFORMACIJA APIE SKIRSTYTUVĄ:

Palaikomų darbinių sekcijų kiekis: 7
Didžiausias srautas: 50L/min.
Maitinimo šaltinis: 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.
Vienpusio ir dvipusio cilindro, variklio valdymas abiem kryptimis.
Medžiaga: Kolektoriaus korpusas ir plieninė slankioklė, elektros kištukai ir priveržimo veržlės,
plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
Garantija: 2 metai

KOLEKTORIAUS VEIKIMO PRINCIPAS:

CETOP turi vieną paleidimo sekciją ir dvi darbines sekcijas. Paleidimo sekcija, dar vadinama iškrovimo sekcija, yra esminė; jos paskirtis – iškrauti siurblį, kai nevaldomas joks skirstytuvas. Joks skirstytuvas neveiks, jei paleidimo sekcijai nebus tiekiama srovė, todėl elektros jungtis turi būti sukonfigūruota taip, kad bet koks į darbines sekcijas siunčiamas elektrinis signalas taip pat pasiektų paleidimo sekciją. Paleidimo sekcijos slankiklio veikimo principas: 1 padėtis, iškrovimas (maitinimas nutrauktas), visa alyva iš siurblio teka į perpildymo vamzdį. 2 padėtis, darbinė (maitinimas atidarytas), visa alyva iš siurblio teka į darbines sekcijas. Paleidimo sekcijos slankiklio hidraulinė schema: 1 padėtis, neutrali (maitinimas nutrauktas), cilindro kotas nejuda – alyva teka į perpildymo vamzdį. 2 darbinė padėtis, darbinė (maitinimas tik pirmajai apvijai), cilindro kotas išsikiša. 3 darbinė padėtis, dirbant (maitinimas tiekiamas tik antrajai ritei), cilindro kotas susitraukia. Sekcijų slankiklių hidraulinė schema:

JUNGTIS:

P: tiekimas iš siurblio; vidinis sriegis bloke: BSP 1/2"
T: grįžimas į baką; vidinis sriegis bloke: BSP 1/2"
A ir B: išėjimai hidrauliniams cilindrams arba varikliams; vidinis sriegis bloke: BSP 3/8"

Be to, skirstytuvas turi visas reikalingas jungtis, visų linijų sriegiai: M18x1,5 (jei reikia, sriegius galima keisti).

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų
Didžiausias grąžinimo slėgis: 50 barų
Didžiausias slėgis sekcijose: 300 barų

Gamyklinis apsauginio vožtuvo nustatymas ties 180 bar ± 30 barų
Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
Savireguliacijos galimybė, pilnas apsisukimo pokytis 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: Nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
. Rekomenduojama alyvos filtracija esant 10–15 µ
. BENDROJI INFORMACIJA VALDYMO SVIRTIS:

Ji turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį.
Jei operatorius atleidžia valdymo svirtį, ji grįžta į vidurinę – neutralią padėtį.

Sukurta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant
svirties rutulį, atsukant žiedą su dangteliu, įkišus valdymo svirtį per skylę ir vėl užsukant žiedą bei rutulį. Ji turi guminį sandarinimo dangtelį, kuris apsaugo
nuo dulkių, vandens ir yra atsparus alyvai.

NAUDOJIMO SU SKIRSTYTUVU PAVYZDYS:

1 padėtis neutrali (svirtis vertikali), cilindro stūmoklio kotai nejuda – alyva teka į perpildymo angą.
2 darbinė padėtis (svirtis priekinėje padėtyje), pirmojo cilindro stūmoklio kotas išsikiša.
3 darbinė padėtis (svirtis galinėje padėtyje), pirmojo cilindro stūmoklio kotas susitraukia.
4 darbinė padėtis (svirtis kairėje padėtyje), pirmojo cilindro stūmoklio kotas antras cilindras išsikiša.
Darbinė padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas susitraukia.

PARAMETRAI:

Matmenys: 51 x 55 x 146 mm
Svirties medžiaga: Plienas
Veikimo būdas: Monostabilus (be fiksatoriaus)
Darbinių pozicijų skaičius: 4
Kontaktų rinkiniai: 4 x NO
Kintamosios srovės kontakto apkrova: 6A / 250V (su varžine apkrova)
Nuolatinės srovės kontakto apkrova: 2,2A / 110V (su varžine apkrova)
Min. izoliacijos varža: 100MΩ
Bandymo įtampa: 2,2kV
Mechaninis patvarumas: 5*1050 ciklų
Elektrinis patvarumas: 5*1050 ciklų

TEMPERATŪROS DIAPAZONAS

Darbinė temperatūra: -20....50°C
