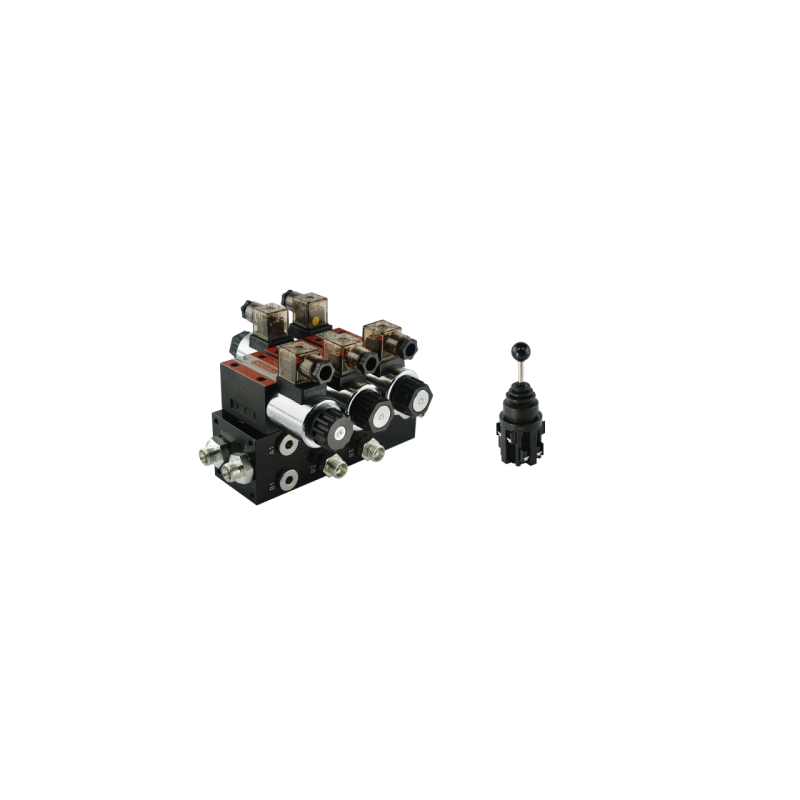

    2 sekcijų hidraulinis skirstytuvas CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su 5 padėčių elektrine valdymo svirtimi
    • 2 sekcijų hidraulinis skirstytuvas CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su 5 padėčių elektrine valdymo svirtimi

    2 sekcijų hidraulinis skirstytuvas CETOP 03 NG6, valdomas elektra 24 V, komplektuojamas su 5 padėčių elektrine valdymo svirtimi

    1.10.65.0220.151
    Badestnost
    328,75 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 50L/min 24V
    ELEKTROS BLOKAS, TIPAS CETOP 03 NG6
    KOMPLEKTUOTAS SU ELEKTROS KIŠTUKAIS IR
    JUNGTIMI IR 5 PADĖČIŲ ELEKTRINĖMIS VALDYMO SVIRTIMIS





    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
    purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
    pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Valdymo svirtis, dar vadinama svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.



    BENDRA INFORMACIJA APIE SKIRSTYTUVĄ:

    Palaikomų veikiančių sekcijų skaičius: 2
    Didžiausias srautas: 50L/min
    Maitinimo šaltinis: 24V

    Elektros kištukuose yra diodai, kurie užsidega, kai į ritę tiekiama srovė.
    Vienpusio ir dvipusio cilindro, variklio valdymas abiem kryptimis.
    Medžiaga: Kolektoriaus korpusas ir plieninė slankioklė, elektros kištukai ir priveržimo veržlės,
    plastikas, blokas pagamintas iš plieno arba aliuminio, priklausomai nuo partijos.
    Garantija: 2 metai

    KOLEKTORIAUS VEIKIMO PRINCIPAS:

    CETOP turi vieną paleidimo sekciją ir dvi darbines sekcijas. Paleidimo sekcija, dar vadinama iškrovimo sekcija, yra esminė; jos paskirtis – iškrauti siurblį, kai nevaldomas joks skirstytuvas. Joks skirstytuvas neveiks, jei paleidimo sekcija nebus maitinama, todėl elektros jungtis turi būti sukonfigūruota taip, kad bet koks į darbines sekcijas siunčiamas elektrinis signalas taip pat pasiektų paleidimo sekciją. Paleidimo sekcijos slankiklio veikimo principas: 1 padėtis, iškrovimas (maitinimas nutrauktas), visa alyva iš siurblio teka į perpildymo vamzdį. 2 darbinė padėtis (maitinimas atidarytas), visa alyva iš siurblio teka į darbines sekcijas. Paleidimo sekcijos slankiklio hidraulinė schema: 1 padėtis, neutrali (maitinimas nutrauktas), cilindro kotas nejuda – alyva teka į perpildymo vamzdį. 2 darbinė padėtis (maitinimas tik pirmajai ritei), cilindro kotas išsikiša.
    Darbinė padėtis 3 (srovė tiekiama tik į antrąją ritę) cilindro stūmoklio kotas įtraukiamas.

    Darbinių sekcijų slankiklių hidraulinė schema:



    JUNGTIS:

    P: tiekimas iš siurblio, vidinis sriegis bloke: BSP 1/2"
    T: grįžimas į baką, vidinis sriegis bloke: BSP 1/2"
    A ir B: išėjimai hidrauliniams cilindrams arba varikliams, vidinis sriegis bloke: BSP 3/8"

    Be to, skirstytuvas turi visas reikalingas jungtis, visų linijų sriegiai: M18x1,5 (jei reikia, sriegius galima keisti).

    SLĖGIO DIAPAZONAS:

    Didžiausias tiekimo slėgis: 250 barų
    Didžiausias grąžinimo slėgis: 50 barų
    Didžiausias slėgis sekcijose: 300 barų

    Apsauginio vožtuvo gamyklinis nustatymas yra 180 bar ± 30 barų
    Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
    Savaiminio reguliavimo galimybė, visiškas apsisukimų pokytis 30 barų.

    TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

    Leistina aplinkos temperatūra: nuo -40 C iki +60 C
    Leistina alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama hidraulinė alyva mineralinės kilmės, pvz., HL 32 arba HL 46
    Rekomenduojama alyvos filtracija esant 10–15 µ

    BENDROJI INFORMACIJA VALDYMO SVIRTIS:


    Turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį.
    Jei operatorius atleidžia valdymo svirtį, ji grįžta į vidurinę – neutralią padėtį.

    Sukurta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant
    svirties rutulį, atsukant žiedą su dangteliu, įkišus valdymo svirtį per skylę ir vėl užsukant žiedą bei rutulį. Ji turi guminį sandarinimo dangtelį, kuris apsaugo
    nuo dulkių, vandens ir yra atsparus alyvai.

    PAVYZDYS, KAIP VEIKTI SU SKIRSTYTUVU:

    1 padėtis neutrali (svirtis vertikali) cilindro stūmoklio kotai nejuda – alyva teka į perpildymo angą.
    Darbinė padėtis 2 (svirtis priekinėje padėtyje) pirmojo cilindro stūmoklio kotas išsikiša.
    Darbinė padėtis 3 (svirtis galinėje padėtyje) Pirmojo cilindro stūmoklio kotas susitraukia.
    Darbinė padėtis 4 (svirtis kairėje padėtyje) antrojo cilindro stūmoklio kotas išsitiesia.
    Darbinė padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas susitraukia.

    PARAMETRAI:

    Matmenys: 51 x 55 x 146 mm
    Svirties medžiaga: Plienas
    Veikimo būdas: Monostabilus (be fiksatoriaus)
    Darbinių pozicijų skaičius: 4
    Kontaktų rinkiniai: 4 x NO
    Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)
    Nuolatinės srovės kontaktų apkrova: 2,2A / 110V (esant varžinei apkrovai)
    Min. izoliacijos varža: 100MΩ
    Bandymo įtampa: 2,2kV
    Mechaninis patvarumas: 5*1050 ciklų
    Elektrinis patvarumas: 5*1050 ciklų

    TEMPERATŪROS DIAPAZONAS

    Darbinė temperatūra: -20....50°C

    Prekė detaliau
    Badestnost
    1.10.65.0220.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.10.65.022

    Specifinė nuoroda

    MPN
    1.10.65.022
